非接觸式在線雷達超聲波明渠流量計TD-FLD2800

一、非接觸式在線雷達超聲波明渠流量計應用與特點
應用：

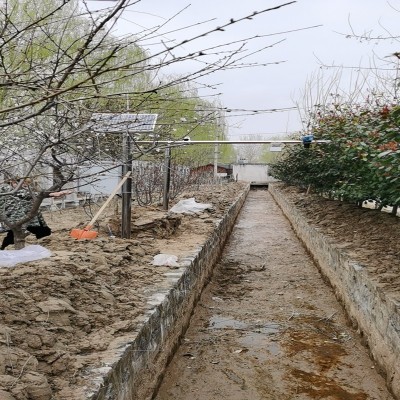

    超聲波明渠流量計是用于測量非標準涵洞、渠道、開口排放的渠道液體流量的儀表。可廣泛用于污水治理流入和排放渠、工礦企業化工液體、廢水排放渠道、水利工程和農業灌溉用渠道、泄洪閘門等場所流量測量。
 特點：
1.對渠道的截面形態、尺寸無特殊要求
2.渠道的截面較大時采用多聲道測速，可實現精度測量
3.不阻流，無水頭損失
4.可測量正、反兩個方向的流速和流量
5.主機與探頭類型多樣化，可根據現場搭配使用。
6.每個聲道獨立的智能測量模塊確保測量的快速準確穩定
7.支持AC220V/DC12-36V/太陽能電源等輸入方式。
8.支持RS485，與遠程數據管理系統集成更加方便
二、主要技術指標

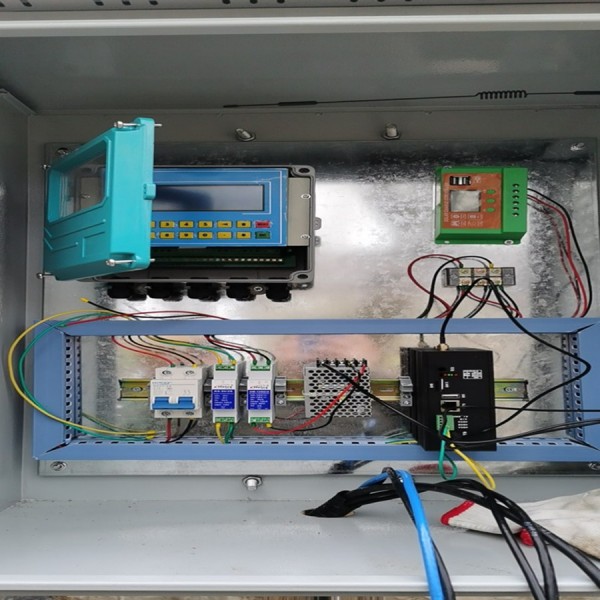

主機：
1.數據顯示：19264液晶顯示屏顯示，鍵盤輸入
2.供電電源：AC220V/DC12-36V
3.整機功耗：<20w
4.顯示內容：流量、累積流量、流速、液位、信號等
5.輸出信號：RS485
6.環境、工作溫度：－20℃ ～ ＋80℃
7相對濕度：10-90%
8.防護等級：IP65
9.安裝方式：壁掛式
10.主機與傳感器距離：≤200米
11.主機配套多種接口可以接入各種RTU或者液位計等設備
流速傳感器：
1.測量原理：24G雷達波
2.適應能力：非接觸測量水面流速
3.測量精度：5.0%
4.流速范圍：0.2-12m/s
5.測量渠道寬度：流速覆蓋范圍
6.環境、工作溫度：－20℃ ～ ＋70℃
7.介質溫度：－20℃ ～ ＋80℃
8.防護等級：IP65
超聲波液位傳感器
1.測量精度：1.0%
2.測量范圍：0.01-10米
3.分辨率：1.0mm
4.環境、工作溫度：－20℃ ～ ＋70℃
5.介質溫度：－20℃ ～ ＋80℃
6.防護等級：IP65
三、工作特點
1.非接觸、安全低損、少維護、不受泥沙影響
2.能在洪水高流速條件下測量
3.具有防反接、過電壓保護功能

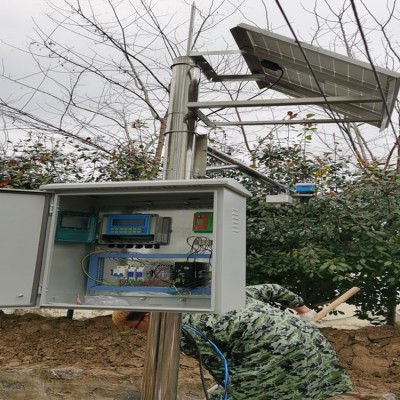

4.系統功耗低，一般太陽能供電就能滿足測流需要
5.多種接口方式，即有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統
6.具有無線數據傳輸功能
7.可獨立與現在運行的城市水情。污水、環境自動測報系統聯機
8.測速范圍寬，測量有效距離遠達10米
9.多種觸發模式：周期、觸發、手動、自動
10.安裝特別簡單，土建量很少
11.全防水設置，適合野外使用。
