槽式翻拋機 有機肥發酵床翻耙機 自制發酵床翻耙機

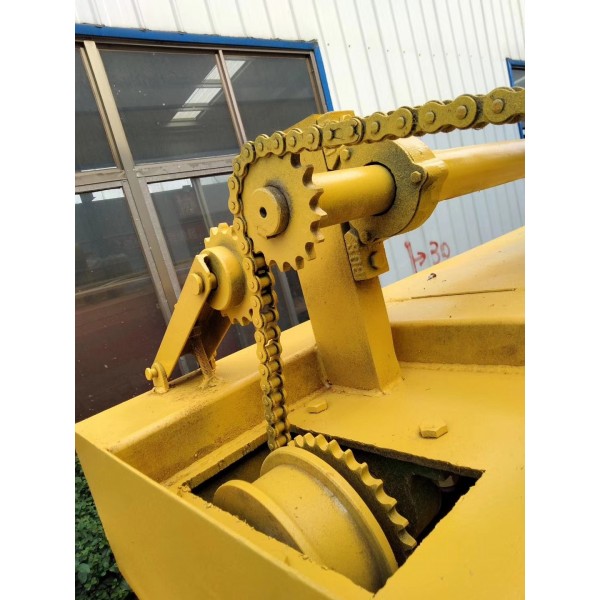

 該機設計結構合理、效率高、能耗低、自動化程度高、使用方便，且造價低廉、應用廣泛，是深受用戶歡迎的一種高效型.CFP型槽式翻堆機由傳動裝置、行走裝置、翻堆裝置、轉移車等主要部件組成。電動機直接將動力傳給減速器經鏈輪至翻堆滾筒，滾筒上的攪拌槳葉呈螺旋分布，可將發酵槽內的物料翻轉攪拌移動至0.7-1m遠的位置，起到翻堆速度快、攪拌均勻的效果，從而達到物料與空氣的充分接觸，使物料的發酵效果更好。

1

）闡述了堆肥翻拋的目的和意義，研究了槽用堆肥翻拋機的機構和工作機理，分析

了槽式翻拋機拋刀的運動規律和工作阻力，并研究了翻拋機的工作參數和功耗以及堆肥翻

拋的效果；

2

）分析了槽式翻拋機拋刀的類型及其特點，在研究旋切式拋刀的特性的基礎上，參

照旋耕刀的設計方法，研究了旋切式拋刀的結構參數及其設計方法；

3

）研究了拋刀翻拋肥料數值模擬的理論基礎，提出了一種偏心圓弧切削刃切式拋刀

的設計方案，并分別建立了撥板式和旋切式拋刀的數學模型；根據堆肥的特性，利用

ANSYS/LS-DYNA

的前處理軟件

LS-PREPOST

建立了肥料的

SPH

模型，和拋刀翻拋肥料

的數值模型：

ANSYS/LS-DYNA

求解器中進行求解，通過數值模擬兩種拋刀翻拋肥料的

過程，對比了撥板式和旋切式拋刀翻拋肥料的工作阻力和功耗；

4

）由于槽式翻拋機的功耗與工作參數以及拋刀的結構參數有關，本文在數值模擬的基礎

上，以翻拋機的前進速度

、刀輥的旋轉速度

ω

以及偏心圓弧切削刃構造旋切式拋刀的偏

心率

e

為試驗因素，以翻拋的功耗為目標參數，開展正交試驗，通過運用

SPSS

軟件處理

得到的數據建立了回歸方程，然后以拋刀功耗最小為目標，建立了翻拋機參數優化的數學

模型，得到寧波環瀛農業科技有限公司研制翻拋機的較優設計參數，為槽式翻拋機的研發

提供了理論基礎和新的設計方法；

5

）通過分析翻拋機工作過程中刀輥的工作阻力變化，得出了寧波環瀛農業科技有限

公司現有翻拋機振動過大和前進不穩定的原因，在分析翻拋機刀輥的拋刀排列以及與之類

似的旋耕機旋耕刀排列、秸稈還田機刀片排列、錘片式粉碎機錘片排列的基礎上，根據翻

拋機工作的要求，歸納出了翻拋機刀輥上拋刀排列布置的原則，提出了一種螺旋布置拋刀

的方案。
