J30JZ/XPN21TJNAP01連接器接插件錦宏牌供應

西安錦宏電子有限公司

聯系人  余經理 電話/微信13519124299

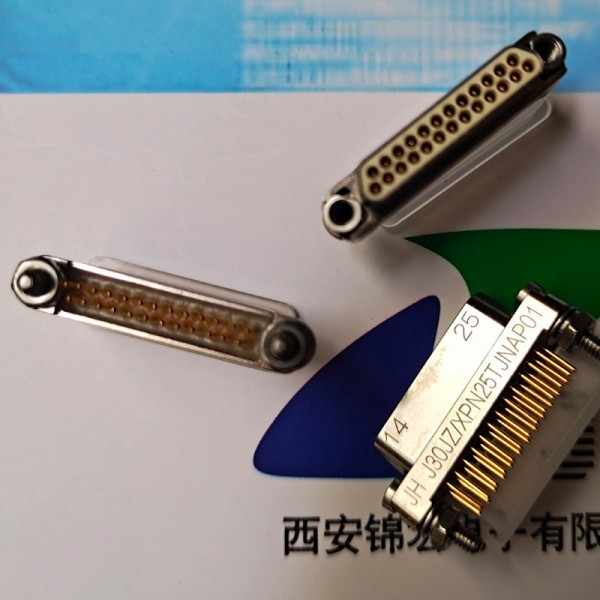

J30JZ彎插印制板式低插拔力矩形連接器

插頭J30JZ/X直插式：J30JZ/XPN□TJNAP01

垂直安裝,網絡間距：1.27*1.1

適用于印制板厚度：2.5mm（max)

J30JZ/XPN21TJNAP01                J30JZ/XPN66TJSAP01

J30JZ/XPN21TJSAP01                J30JZLN21ZKSA000

J30JZLN25ZKSA000                  J30JZN25ZKSA000

J30JZ/XN51TJSAL01                 J30JZ/XN66TJSAL01

J30JZ/XPN51TJCAP01                J30JZ/XPN9TJCAP01

J30JZ/XLN15TJWA000有現貨          J30JZ/XLN25TJWA000

J30JZ/XPN15TJNAP01                J30JZ/XPN25TJNAP01有現貨

J30JZPN25ZKNA000有現貨            J30JZ/XPN31TJSAP01

J30JZ/XN37TJSAL01                 J30JZ/XN15TJCAL01

J30JZ/XN31TJCAL01                 J30JZ/XN15TJCAL02有現貨

J30JZN31ZKCA000                   J30JZN37ZKCA000

芯數：9、15、21、25、31、37、51、66、74、100

①主稱代號：J30JZ- 體積較J30J系列同規格常規產品小的微型矩形電連接器；

J30JZ/X- J30JZ系列輕插拔力微型矩形電連接器；
②外殼結構：P-垂直安裝結構    L-水平安裝結構   不表示-自由端殼體結構；

接觸件數目：9、15、21、25、31、37、51、66、74、100芯

⑤連接器與接觸件種類：TJ—插頭裝插針；

 ZK—插座裝插孔；

（TJ、ZK為固定搭配）

⑥接觸件尾端形式：CA-壓接；  SA-焊接；  NA-直插印制板； WA-彎插印制板；

⑦鎖緊組件類別：

            000-不帶鎖緊組件；

            P01-帶安裝螺釘鎖緊組件；

            L01-帶鎖緊螺釘；
