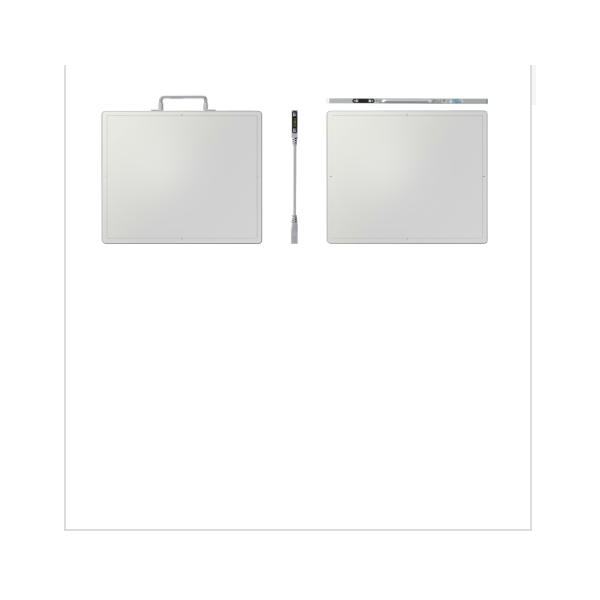

數字DR成像系統,1417平板探測器,平板探測器，探測器，X光射線機,工業X射線機,字無損設備 數字無損檢測設備 數字工業X光機 工業檢測儀 數字工業X射線機 數字工業X線機

描述

GOS

CsI

探測器類別

非晶硅

非晶硅

閃爍體

GOS

CsI

圖像尺寸 (mm)

350×427.28

350×427.28

像素矩陣

2560×3072 (14×17 in)

2560×3072 (14×17 in)

像素間距 (um)

139

139

A/D轉換 (bits)

16

16

探測劑量 (nGy)

20

14

靈敏度 (LSB/uGy, RQA5)

375/395/415

525/553/581

線性劑量 (uGy, RQA5).

150

110

動態范圍 (dB)

80/83.5/-

80/83.5/-

調制傳遞函數 @ 1.0 LP/mm

0.51/0.56/-

0.60/0.63/-

調制傳遞函數 @ 2.0 LP/mm

0.22/0.24/-

0.30/0.32/-

調制傳遞函數 @ 3.0 LP/mm

0.09/0.11/-

0.18/0.20/-

殘影 (%, 300uGy, 60s)

-/0.10/0.25

-/0.10/0.25

量子探測效率 @ 0.0 LP/mm (2.5uGy)

0.48/0.50/ -

0.70/0.72/-

量子探測效率 @ 1.0 LP/mm (2.5uGy)

0.30/0.32/ -

0.43/0.46/-

量子探測效率 @ 3.0 LP/mm (2.5uGy)

0.04/0.05/-

0.08/0.10/-

空間分辨率 (LP/mm)

3.6/3.6/-

3.6/3.6/-

采集時間 (s，有線)

1.0

1.0

采集時間 (s，無線)

-/2.0/6.0

-/2.0/6.0

圖像處理時間 (s，有線)

2.0

2.0

圖像處理時間 (s，無線)

-/2.3/6.3

-/2.3/6.3

X-射線工作范圍 (kV)

40/-/150

40/-/150

平板存圖 (幅)

20

20

電池待機時間(h，無線)

11.5/12.1/-

11.5/12.1/-

數據接口

千兆以太網/802.11n

千兆以太網/802.11n

功率 (W)

20

20

交流電源 (V)

100/-/240 AC

100/-/240 AC

交流電源頻率 (Hz)

50/-/60

50/-/60

適配器輸出電壓 (V)

24 DC

24 DC

探測器尺寸 (mm)

383.0×460.0×15.0

383.0×460.0×15.0

探測器重量 (kg,不含線纜)

3.7±0.1

3.7±0.1

探測器外殼材料

碳板,鋁合金

碳板,鋁合金

探測器線纜長度 (m)

標準1m(最長8m)

標準1m(最長8m)

防水等級

IPX3

IPX3

存儲溫度 (oC)

-20/-/55

-20/-/55

工作溫度 (oC)

5/-/35

5/-/35

存儲和運輸濕度 (%RH)

10/-/75

10/-/75

工作濕度 (%RH)

10/-/75

10/-/75

承重(kg，均勻分布表面)

150

150

承重(kg，分布在4厘米直徑的圓盤)

100

100
