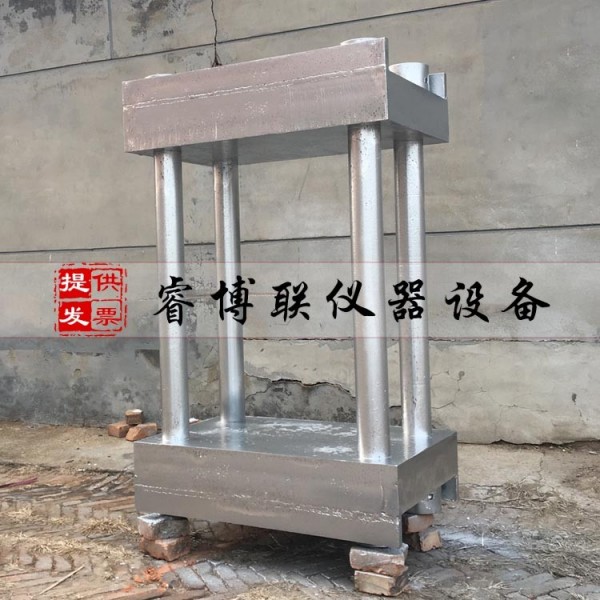

5000KN反力框架

5000KN反力框架 反力架 千斤頂校驗器 千斤頂校驗裝置 大型反力框架 千斤頂檢定裝置 500噸-1000噸反力框架 千斤頂校檢器

一、反力框架簡介：

反力框架又稱千斤頂校驗器，用于高壓試件成型，試件抗壓強度測量，（加載系統）千斤頂力值校驗及測量系統等。100噸、200噸、300噸、400噸、500噸、600噸、700噸、800噸、900噸、1000噸。

二、反力框架詳細介紹：

根據鐵道部TB/T-3043-2005標準規定，橋梁予應力張拉器材應每月校驗一次，由于千斤頂及油泵送計量部門檢測搬運沉重，計量煩瑣，計量費用高等缺點,協助研制出千斤頂載荷測試系統，該系統具有操作簡單，檢測迅速方便同時也給施工單位降低檢測費用等優點。配備其他組件也可用于高壓高強度試件的成型，以及高強度的試件抗壓強度試驗。

三、反力框架使用說明：

使用前應先檢查反力架連接螺母是否有松動現象，將被測千斤頂放入反力架測試中心區，連接好與油泵之間的油管，將力值傳感器放入千斤頂與反力架上壓板試驗區中間，連接好與力值顯示器之間的數據連接線，接通電源后預熱5分鐘，啟動油泵，按GJJ-621-2005（液壓千斤頂檢定規程）依次加載并讀取力值顯示器數據。

四、反力框架技術參數：

1、反力架承載能力：5000KN

2、反力架試驗空間：850mm

3、反力架凈重：1850Kg

4、測力系統z大試驗力：5000KN

5、示值精度：±0.03%FS、±0.05%FS（線性＋滯后＋重復性）

6、允許過負荷：150%FS

7、允許溫度范圍：-30～70℃/85℃

8、輸出靈敏度：2±0.5mv
