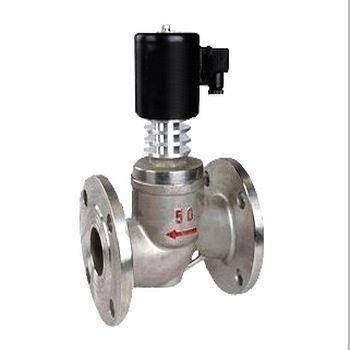

ZCG系列高溫電磁閥

產品概述：

 技術參數
原理結構：分步直動活塞型、先導活塞型
流體溫度：≤350℃
控制方式：常閉式、常開式
標準電壓：AC220V、DC24V (其它可特制)
流體范圍：熱水、蒸汽、導熱油等高溫介質
環境溫度：-30--75℃
密封材料：PTFE、紫銅
閥體材質：碳鋼、不銹鋼
電氣連接：接線盒
防護等級：普通型IP54、防爆型IP56
防爆等級：dⅡBT4

備注：
流體若含有雜質，應在電磁閥前端管路上安裝過濾閥（濾網≥60目），粘度≤20CST，且無凝固或結晶現象；

運行參數：

型號規格	通徑DN[mm]	工作壓力 [bar]	閥體材質	內螺紋式尺寸［mm］			法蘭式尺寸［mm］
				G	L	H	L	H	D	D1	n-d
ZCG15	15	0-16 0-8 （常開） 1-25 （特制）	不銹鋼	1/2〃	90	198	90	200	Φ95	65	4-Φ12
ZCG 20	20			3/4〃	95	200	115	205	Φ105	75	4-Φ14
ZCG 25	25			1〃	110	210	125	210	Φ115	85	4-Φ14
ZCG 32	32			1 1/4〃	120	220	140	220	Φ135	100	4-Φ18
ZCG 40	40			1 1/2〃	140	230	165	230	Φ145	110	4-Φ18
ZCG 50	50			2〃	160	245	190	260	Φ160	125	4-Φ18
ZCGL65F	65	0.5-16 1-25 （特制）	不銹鋼 碳鋼WCB				250	310	Φ185	145	4-Φ18
ZCG 80F	80						270	325	Φ200	160	8-Φ18
ZCG100F	100						320	420	Φ220	180	8-Φ18
ZCG150F	150						400	490	Φ285	240	8-Φ18



使用范圍：

應用范圍
航天、船舶重工、石油化工、電力裝備、生物制藥、工業爐窯、釀酒、干燥設備、暖通空調、電鍍涂裝、食品工業、熱電廠、橡塑機械等。
