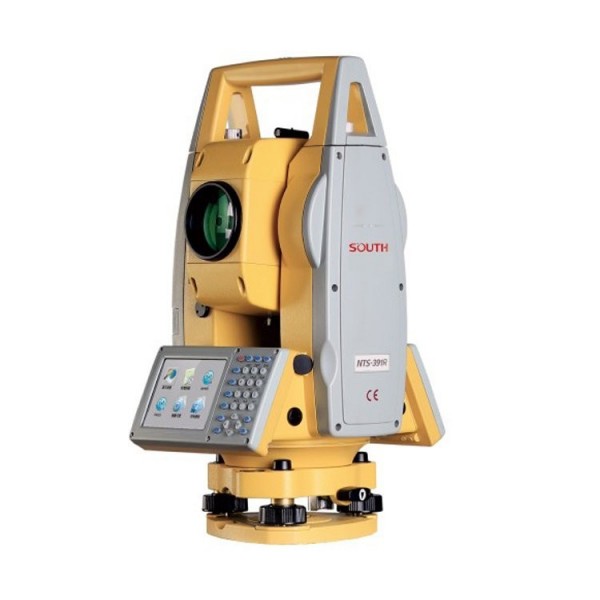

南方NTS-391R10設備安裝工程測量1秒全站儀

南方NTS-391R10

紅色可見激光：載波 0.650 – 0.690 μm

測量系統：基礎頻率150MHZ

EDM 類型：同軸

顯示：0.1mm

激光光斑無合作模式：約7 ㎜×14㎜ / 20m

有合作模式：約10 ㎜×20㎜ / 50m

氣象修正：輸入參數自動改正／傳感器自動改正

大氣折光和地球曲率改正：輸入參數自動改正

棱鏡常數修正：輸入參數自動改正

距離單位：米／英尺/英尺-英寸可選

數字顯示：99999999.9999 m /0.1 mm

測距方式：測距標準差 測量時間

棱鏡精測：±(1＋1×6 10.D)ｍｍ ＜0.5s

棱鏡連續：±(5＋2×6 10.D)ｍｍ ＜0.1s

反射片：±(1＋1×6 10.D)ｍｍ ＜0.5s

無合作模式(目標為柯達灰卡白色面，90%反射率)

測距方式：標準測量 測距標準差 測量時間

無合作精測：<500m ±(3＋2×6 10.D)ｍｍ一般為0.3-3 秒

無合作精測：>500m ±(5＋2×6 10.D)ｍｍ 一般為0.3-3 秒

無合作連續：<500m ±(10＋2×6 10.D)ｍｍ一般為0.3-3 秒

無合作連續：>500m ±(10＋2×6 10.D)ｍｍ一般為0.3-3 秒

有合作模式

大氣條件：標準棱鏡反射片(60*60)mm

陰天無霧無大氣抖動，能見度約40 公里：棱鏡3500m 反射片300m

無合作模式

大氣條件：無反射器（白色）

陰天無霧無大氣抖動，能見度約40 公里：無棱鏡1000m 灰色500m

其他參數

碼盤直徑：79mm

顯示讀數：0.1″/ 1″可選

準確度：1″

探測方式：水平盤：四路探測 垂直盤：四路探測

望遠鏡

成像：正像

物鏡有效孔徑：48ｍｍ

放大倍率：３０×

視場角：１°３０′

對焦距離：1.2ｍ

自動補償器系統：雙軸光電式

工作范圍：±4′

分辨率：1″

水準器

管水準器：30″／2ｍｍ

圓水準器：8′／2ｍｍ

激光對中器（僅對帶激光對中器的儀器）

準確度：1.5mm (1.5m 處)

激光點光斑直徑：3mm (1.5m處)

波長：630nm—670nm

出光功率：≤0.4mW

顯示部分

類型：640X 480 像素、高清高亮彩屏

數據傳輸

接口：RS-232、Min USB 、USB OTG、SD CARD

機載電池：鋰電池

電壓：直流7.2Ｖ

容量：3100mAh

連續工作時間：6h

使用環境溫度：－20℃～＋50℃

尺寸及重量

外形尺寸：196ｍｍ×192ｍｍ×360ｍｍ

重量：6.2 ㎏
