PS5I濕式混凝土噴射機，PS5I濕式混凝土噴射機組成

PS5I濕式混凝土噴射機，PS5I濕式混凝土噴射機組成

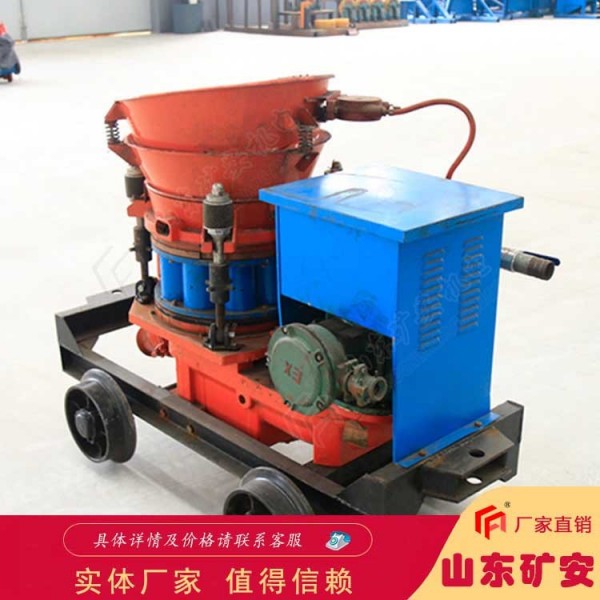

PS5I濕式混凝土噴射機

PS5I濕式混凝土噴射機簡介

濕式混凝土噴射機具有技術先進、結構合理、性能 穩定、操作維護方便、使用壽命長等優點，濕式混凝土噴射機廣泛適用于隧道、涵洞、地鐵、水電工程、地下工程及煤礦高沼礦井巷道混凝土的噴射施工作業。 kuangan001

PS5I濕式混凝土噴射機組成結構

濕式混凝土噴射機主要有機械動力系統、送料系統、送風系統、速凝劑添加系統四部分組成。

機械動力系統：主要將驅動電機產生的機械動力經變速箱減速增扭后，通過輸出軸帶動轉子體轉動。

送料系統：主要有料斗、振動器、轉子體等組成。

送風系統：本系統主要由主進風管、分流管、壓力表、上風路、下風路、輔助風路、閥門及管道組成。

速凝劑添加系統：主要由計量泵、接頭管道等組成。

PS5I濕式混凝土噴射機技術參數

型號 PS5I

生產能力5 m3/h

輸送距離  (水平/高度)  30/10m

使用混合料水灰比≥0.45

zui大骨料直徑  φ20 mm

額定工作壓力 0.5MPa

耗氣量≤11m3/min

電機功率 5.5 kW

電壓等級   V

380/660或660/1140

PS5I濕式混凝土噴射機工作原理

機械動力系統：主要將驅動電機產生的機械動力經變速箱減速增扭后，通過輸出軸帶動轉子體轉動。

送料系統：主要有料斗、振動器、轉子體等組成。 按一定配比拌好的拌合料，在振動電機的強制震動下，經篩網進入轉字體料腔，然后由壓縮空氣將轉子體內的拌合料壓人旋流器內，旋流器與噴砂管用快速接頭連接，噴砂管的末端連接噴頭座和噴管，zui后經噴管噴向受噴面。

送風系統：本系統主要由主進風管、分流管、壓力表、上風路、下風路、輔助風路、閥門及管道組成。壓縮空氣經主風管進入分流管，由分流管分為三路，一路由上風管進入轉子體料腔，將料壓入旋流器內。另一路直接進入旋流器內，兩股氣流共同將拌合料經輸送管路吹向受噴面，由分流管分出的第三路氣流（稱輔助風路）經手動閥、單向閥來輸送由計量泵排出的速凝劑。

速凝劑添加系統：主要由計量泵、接頭管道等組成。計量泵按照調定的輸出量，將速凝劑經過管道送至噴頭與拌合料混合。
