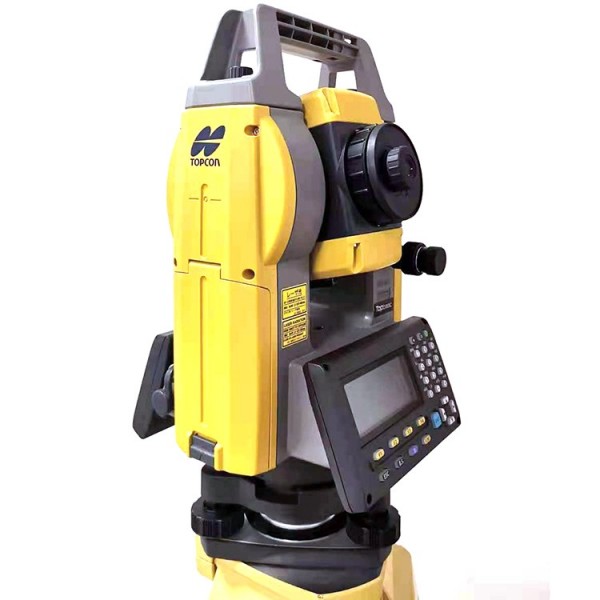

拓普康GTS-2002工程免棱鏡全站儀

拓普康GTS-2002

技術指標

型號 GTS-2002

望遠鏡放大倍率 30X

分辨率：2.5"

鏡筒長度 ：171mm，

物鏡孔徑 ：45mm(EDM ：48mm）

成  像 ：正像

視場角 ：1° 30′（26m/1000m）

視  距 ：1.3m

十字絲照明 ：5級

測角顯示：0.5″

測角精度：2"

雙軸補償器，補償器類型：液體雙軸傾斜傳感器

補償范圍 ±5.5′

視準差改正：提供改正

測距部：激光輸出等級

無棱鏡/棱鏡/反射片

測距范圍無棱鏡：0.3～400m

反射片：RS90N-K:1.3～500m

反射片：RS50N-K:1.3～300m

反射片：RS10N-K:1.3～100m

小型棱鏡 1.3～500m

單棱鏡 1.3～4000m

精測/速測 ：0.0001m，連續測 ：0.001m

測距精度無棱鏡：3 + 2ppm

測距精度反射片：3 + 2ppm

測量 精度 棱鏡：2 + 2ppm

測量時間

精測 :1 秒，速測 :0.6秒，連續測 :0.4秒

操作系統、接口和數據管理

操作系統：Linux

顯示器/鍵盤：帶背光，對比度可調，192×80點陣液晶圖形顯示器

帶背光28鍵全字母數字鍵盤

操作面板：雙面

數據存儲內部存儲：約 50,000點

外接存儲：U 盤 ( 支持 32GB)

接口 RS-232C 串口，USB2.0（A 口，用于外接 U 盤）

其它

激光指向：有

水準器電子水準器：±5.5′（內圓）

圓水準器：10′ /2mm

對中器 激光對中器 紅色激光（波長 635±10nm），5 級亮度可調

精度 ：≤ 1mm@1.3m，2 級激光

防塵防水等級：IP66

工作溫度：-20～+60℃

尺寸（含提柄）183mm（寬）×181mm（長）×348mm（高）

儀器高 192.5mm 自基座底

重量（含電池和基座）：5.3kg

電池 BDC71，2993mAh，可充電鋰電池

工作時間：約14小時

應用軟件

機載程序：懸高測量，坐標測量，交點計算，放樣，地形測量，偏心測量，

對邊測量，后方交會，面積測量，線路測量，點到線
