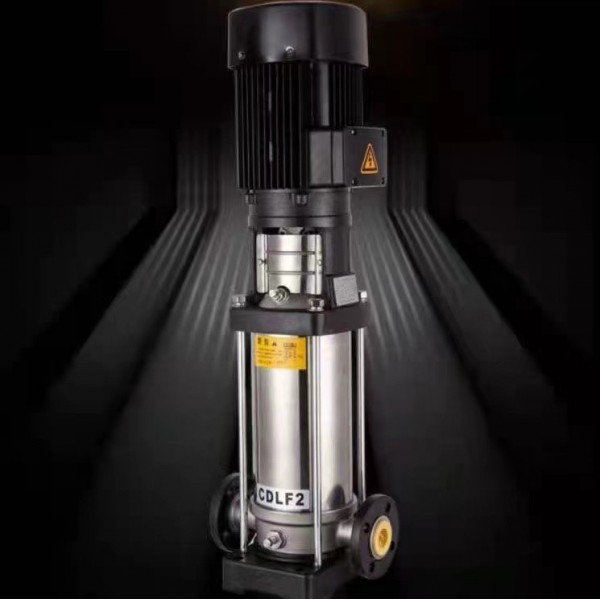

上海QDLF8-100不銹鋼多級立式離心泵

QDL/QDLF不銹鋼多級離心泵概述

QDLF立式不銹鋼多級泵是根據上海中球泵業有限公司ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了*水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。立式不銹鋼多級泵外筒體用不銹鋼制造，外型美觀，特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。

QDL/QDLF不銹鋼多級離心泵泵特點

1、不銹鋼多級泵采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
2、不銹鋼多級泵由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、不銹鋼多級泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、不銹鋼多級泵整體結構緊湊、體積小、重量輕、噪聲低、節能*，檢修方便。
5、不銹鋼多級泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、不銹鋼多級泵采用標準電機，用戶可方便地根據需要配備電機。
7、不銹鋼多級泵可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

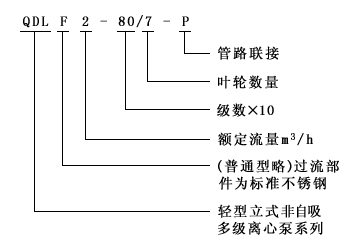

QDL/QDLF不銹鋼多級離心泵型號







QDL/QDLF不銹鋼多級離心泵用途


供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。灌溉：農田灌溉、噴灌、滴灌。

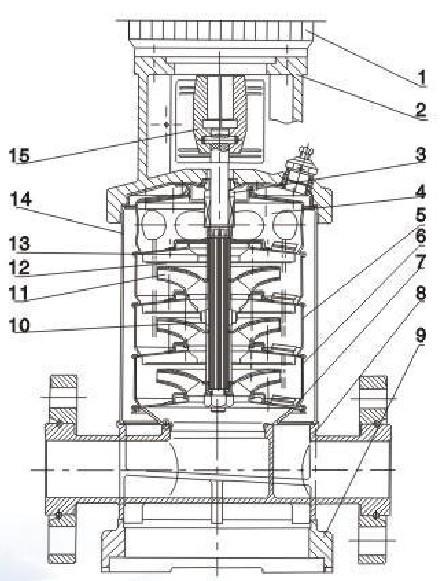

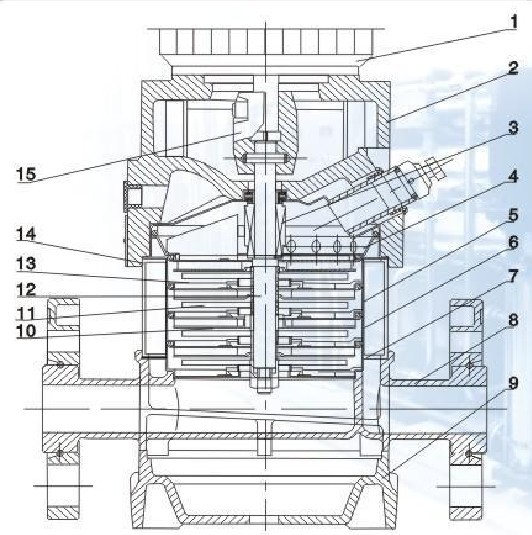

QDL/QDLF不銹鋼多級離心泵結構

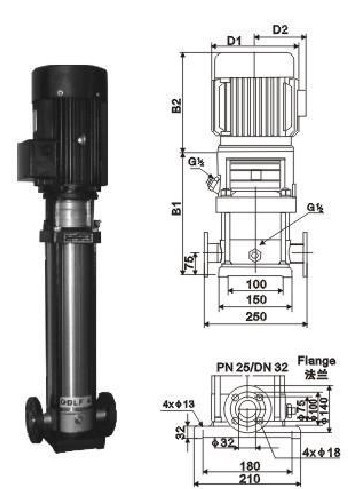

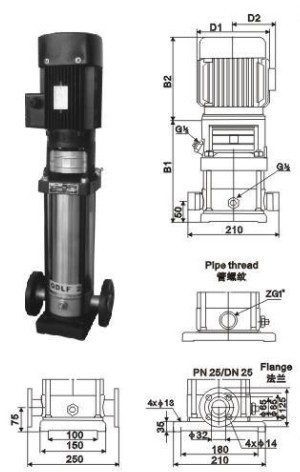

輕型立式多級離心泵QDL,QDLF2,4

序號	名稱	材料
1	電機	鑄鐵
2	電機座	不銹鋼
3	機械密封	不銹鋼
4	出口導流器	不銹鋼
5	帶軸承座導流器	不銹鋼
6	導流器	不銹鋼
7	進口導流器	不銹鋼
8	泵座	不銹鋼
9	底座B	鑄鐵
10	軸承B	硬質合金
11	葉輪	不銹鋼
12	軸	不銹鋼
13	葉輪隔套	不銹鋼
14	耐壓筒	不銹鋼
15	聯軸器	粉末冶金

序號	名稱	材料
1	電機	鑄鐵
2	電機座	不銹鋼
3	機械密封	不銹鋼
4	出口導流器	不銹鋼
5	帶軸承座導流器	不銹鋼
6	導流器	不銹鋼
7	進口導流器	不銹鋼
8	泵座	不銹鋼
9	底座B	鑄鐵
10	軸承	硬質合金
11	葉輪	不銹鋼
12	軸	不銹鋼
13	葉輪隔套	不銹鋼
14	耐壓筒	不銹鋼
15	聯軸器	粉末冶金

序號	名稱	材料
1	電機座	鑄鐵
2	泵帽座	不銹鋼
3	機械密封	不銹鋼
4	出口導流器	不銹鋼
5	帶軸承座導流器	不銹鋼
6	導流器	不銹鋼
7	進口導流器	不銹鋼
8	泵座	不銹鋼
9	底座B	鑄鐵
10	下軸罩	硬質合金
11	葉輪	不銹鋼
12	軸	不銹鋼
13	中間軸套	不銹鋼
14	耐壓筒	不銹鋼
15	聯軸器	粉末冶金

QDL8，QDLF8不銹鋼多級離心泵

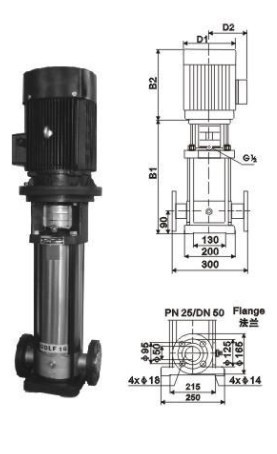

QDL16，QDLF16不銹鋼多級離心泵
