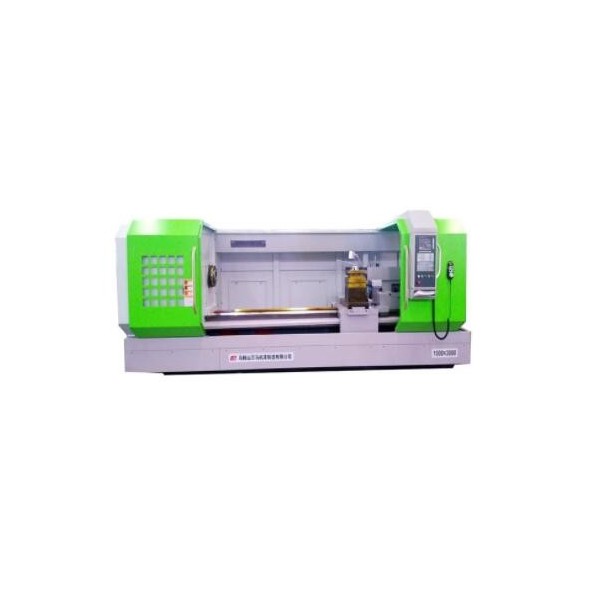

CNC螺紋數控車床

　　CNC螺紋數控車床具有精度高、功率大、剛性高、等特點，其主要部件和結構均經過優化設計，是加工軸、盤、套、特形面及螺桿類工件的重要設備。

　　GSK980TC3數控系統和全數字交流伺服系統，X、Z軸均采用半閉環控制，滾珠絲杠副采用C3級精密滾珠絲杠，電氣元器件均采用進口或國產品牌，符合CE或國內3C認證。

　　詳情介紹

　　CNC螺紋數控車床

　　主要部件介紹

　　1、床身：

　　采用平床身結構，樹脂砂造型，優質鑄鐵鑄造，上部寬度為550mm。導軌采用超音頻淬火磨削和貼塑工藝，具有良好的耐磨性和精度保持性。

　　2、主軸箱：

　　主軸結構采用前后端兩點支承典型結構，主軸具有很高的剛度;軸承采用哈爾濱軸承廠高精密主軸專用軸承，使主軸具有很高的旋轉精度。主傳動為四檔無級變頻調速，速度范圍為12.5～1000r/min;主傳動齒輪副均經淬硬磨削處理，各傳動副和滾動軸承均經強力油液潤滑，具有良好高速低溫升性能;主軸箱箱體的設計充分考慮了散熱措施和減震機構，使得主軸箱具有噪聲低，傳動精度高的特點，機床噪聲不超過國家標準規定數值。機床具有電器過載保護裝置，機械過載保護裝置和控制主軸轉動的急停裝置。自動變速機型外置自動變速控制箱。

　　3. 車削主運動

　　主軸由變頻電機通過三角帶經變速機構驅動主軸箱，通過變頻系統控制變頻電機可實現12.5～1000rpm(正反轉)手/自動四檔無級調速，主軸電機功率為11kw。該主傳動系統經過精心的優化設計，具有傳動精度高、功率扭矩特性優良、轉速高、傳動平穩、結構緊湊的特點。

　　4. 進給運動

　　橫向(X軸)及縱向(Z軸)進給運動均由伺服電機驅動精密滾珠絲副實現快移和進給運動。

　　X向絲杠直徑32mm，Z向絲杠直徑50mm。采用國產常州富麗康絲杠精密滾珠絲杠。

　　滑板導軌貼有防爬行的塑料軟帶，可很好的保證機床的定位精度和重復定位精度。

　　5. 尾座：

　　機床尾座的設計充分考慮了剛性、承載能力和使用的宜人性。頂緊方式為手動。

　　6.卡盤

　　機床配置浙江圓牌320mm手動三爪自定心卡盤或10”液壓卡盤。

　　7. 集中潤滑

　　采用南京安迪集中潤滑系統來實現各導軌，滾珠絲杠和軸承的潤滑。潤滑泵具有工作狀態顯示和液壓監視等功能。并可隨時調整注油周期。
