PCB高速自動換刀雕刻機 PCB330A PCB雕刻機

PCB自動換刀雕刻機 電路板雕刻機 線路板雕刻機 PCB330A
產品用途

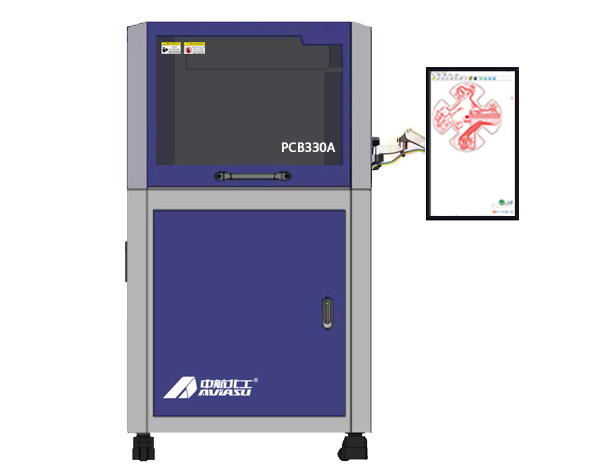

中航北工高速自動換刀PCB視覺雕刻機PCB330A是一種機電、軟件、硬件互相結合的一體式高科技產品。它利用物理雕刻過程，通過計算機、安卓智能手機、安卓系統的平板電腦控制（選配），全自動控制選擇合適的刀具，在空白的覆銅板上把不必要的銅箔銑去，形成用戶定制的PCB。使用簡單、精度高、省時、省料。

產品特點：
1.   高速氣動換刀主軸電機：80000 rpm。
2.   高分辨率激光檢測系統，檢測分辨率：0.1 mm。
3.   全自動控制換刀，刀庫數量：10把帶有定位環的刀具
4.   自動換刀系統：該設備采用氣動換刀高速主軸，高分辨率激光檢測刀具系統，一體式多種刀具庫。加工PCB只要點擊鼠標即可輕易完成，“傻瓜式”制作PCB。（軟件國家專利技術）。
5.   真空吸附功能，PCB和平臺更貼合，提高了雕刻的精度（選配）
6.   視覺校正原點：保證每次開機復位后，機器的原點在同一位置，精確到0.01mm,擺正取刀的可靠性。
7.   斷點續雕：可從任意百分比開始雕刻，或雕刻到任意百分比結束。
8.   斷電續雕：自動記憶加工進度，斷電恢復后，可自動回到原先進度繼續加工。
9.   脫機仿真虛擬加工：根據設定的參數，軟件模擬顯示實際加工過程。可以脫機仿真功能，初學者可以仿真運行，熟悉軟件
10.  實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
11.  任意區域選擇雕刻：可任意選擇內、外區域，進行局部雕刻。
12.  智能雕刻：選擇粗、細兩把雕刻刀，軟件自動分配雕刻區域。在不影響雕刻精度的情況下，用粗雕刻刀，快速銑掉大塊銅箔區域，用細雕刻刀，精確雕刻出細微線路。加工時間縮短50%。
13.  萬能鉆孔：對于孔徑大于0.8的孔，用銑刀挖出孔來，大大減少換刀次數。
14.  自動刀具選擇：軟件自動選擇最適合的刀具參數，免除人工選擇刀具參數的繁瑣。
15.  主軸電機可在0~80000rpm內任意設置轉速，加工時可設置六檔轉速。
16.  機器自帶照明功能，更方便觀察整個雕刻PCB的過程。
17.  控制方式：計算機、安卓智能手機（選配）、安卓系統的平板電腦（選配）
18.  標配WIFI無線模塊，具有遠程升級、遠程診斷與維護、遠程控制、定時預約開關機等功能
19.  兼容的EDA設計軟件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件。
20.  軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。
21.  安全可靠，XYZ三軸獨立控制，三軸3維運動，結構設計優越，提高加工速度和精度。XYZ雙重限位保護，超限自停。
22.  全自動鉆孔雕銑鏤空功能，根據覆銅板水平程度自動實現下刀深度控制，利用攝像檢查技術測量已雕刻的線徑和孔徑大小尺寸。
23. 自動視覺定位：專利技術，通過310萬像素工業相機及工業鏡頭，準確觀測板面線路，只需識別2孔，就能自動計算出所有孔位置，并可對板面的旋轉、變形進行智能補償，使鉆孔孔位更加準確。無需定位孔，鉆孔、割邊更方便。（國家專利技術）
24. 完善的刀具檢測功能，保證雕刻精度，提高雕刻效率
25. 一體式外觀，簡潔大方，使用方便。規范的工具箱底柜，防塵靜音安全罩，滿足工作現場5S要求。
26. 采用工業吸塵器清除加工中產生的粉塵。
27. 防塵靜音安全罩：金屬安全罩；透明可視；氣動撐桿，有效防止粉塵和噪音。

技術參數：
1.   最大工作面積：320×320 mm
2.   加工面數：單/雙面
3.   X、Y行程：330 mm
4.   Z行程：38 mm
5.   驅動方式：X、Y、Z軸步進電機
6.   主軸換刀控制：氣動換刀
7.   主軸最大轉速：80000 rpm
8.   最大移動速度：7.2 m/min
9.   最小線寬：4 mil（0.1016 mm）
10.  最小線距：6 mil（0.1524 mm）
11.  鉆孔深度：0.02～3 mm
12.  鉆孔孔徑：0.1～3.175 mm
13.  鉆孔速度：180 Strokes/min （Max）
14.  通信接口：RS232/USB
15.  刀具庫：φ7.55mm 不銹鋼刀具庫
16.  刀具安裝座：全鋁防銹
17.  刀具類型：10把帶有定位環的刀具
18.  刀具檢測分辨率：0.1 mm
19.  刀具間距：27 mm
20.  換刀時間：10～30 s
21.  刀具檢測時間：1μs
22.  配套計算機控制系統：

光驅類型: DVD-RW帶 232串口 無線鍵鼠
23.  輸入電源：AC(100～250)V、(50/60)Hz
24.  功耗：220 VA保 險 絲：5 A
25.  支持EDA軟件： Protel 99SE、DXP2004、Altium Designer、CAM350、Eagle、Pads、        Proteus、AUTOCAD等
1.   重量：80 kg（主機54 kg、電控箱12 kg、氣泵 14 kg）
2.   外形尺寸：750 mm（L）×660 mm（W）×1200 mm（H）
選配
計算機（觸屏）、安卓手機、安卓平板電腦、吸塵裝置、真空吸附功能
