CSD-211A-G 線路保護測控裝置

CSD-211A-G線路保護測控裝置35kV 及以下電壓等級線路和饋線

CSD-212A-G線路距離保護測控裝置35kV 及以下電壓等級線路和饋線

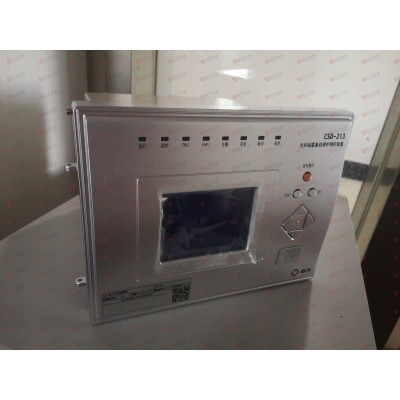

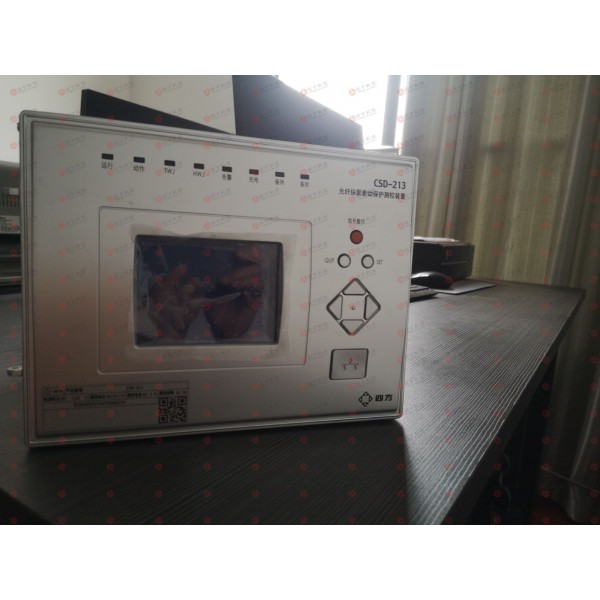

CSD-213A-G光纖縱聯差動保護測控裝置35kV 及以下電壓等級線路和饋線

CSD-215A-G母聯（分段）保護測控裝置35kV 及以下電壓等級單母分段、橋及雙母線接線

CSD-221A-G電容器保護測控裝置110kV 及以下電壓等級并聯電容器（不平衡電壓）

CSD-221B-G電容器保護測控裝置110kV 及以下電壓等級并聯電容器（不平衡電流）

CSD-231A-G電抗器保護測控裝置110kV 及以下電壓等級電抗器

CSD-241A-G變壓器保護測控裝置適用于 110kV 以下電壓等級所用或廠用變壓器、接地變壓器

CSD-246A-G備用電源自動投入裝置適用于分段、橋開關接線及變壓器備投方式

CSD-246B-G備用電源自動投入裝置適用于分段、橋開關、擴大內橋接線備投方式

環境條件

裝置在以下環境條件下可正常工作：

a) 環境溫度：-10℃～+55℃；

b) 相對濕度：5%～95%；

c) 大氣壓力：80kPa～110kPa。

裝置主要技術參數

1 額定參數

a) 直流電壓：220V 或 110V（按訂貨要求）；

b) 交流電壓：100V 或100 / 3 V；

c) 交流電流：5A 或 1A（按訂貨要求）；

d) 頻率：50Hz。

2 整定范圍

a) 電流整定范圍：0.05 In ～20 In ；

b) 電壓整定范圍：1.0V～120.0V；

c) 差動整定范圍：突變啟動 0.05 In ～3 In ；相電流啟動 0.05 In ～3 In ，零流啟動 0.05 In ～3 In ；差

動定值 0.05 In ～20 In ；

d) 頻率整定范圍：45.0Hz～50.0Hz；

e) 短時間定值整定范圍：0.0s～10.0s；

f) 長時間定值整定范圍：6.0s～6000s。

3 動作值誤差

a) 電流動作值誤差不**過±2.5％或不**過 0.01 In ；

b) 電壓動作值誤差不**過±2.5％或不**過 0.01Un；

c) 差動動作值誤差不**過±2.5％或不**過 0.01 In ；

d) 頻率動作值誤差不**過±0.02Hz；

e) 頻率變化率誤差不**過±0.2Hz/s 或±10％；

f) 電壓變化率誤差不**過±0.1UnV/s/或±10％；

g) 延時段動作值平均誤差不**過±40ms 或 1.0％；

h) 事件記錄分辨率：≤1ms。

4 測量表計精度

a) 電流、電壓：0.2 級；

b) 功率、電度：0.5 級。

5 通信端口規范

CPU 電以太網端口：UTP5 雙絞線、RJ45 接口。

裝置主要特點

裝置具有以下特點：

a) 高性能處理器設計技術，處理器主頻達到雙核 667MHz，支持浮點運算和硬件加速模式，配置大

容量 512MB RAM。高性能的硬件體系保了裝置高速并行實時計算能力；

b) 基于異構系統的保護通用軟件平臺，采用非對稱多核處理技術，研發了基于多核芯片的控制保護

裝置通用軟件平臺，實現兩個異構系統的獨立可靠運行，保了保護模塊與管理、通信模塊等的

協調運行，提升了裝置的可靠性；

c) 靈活的保護控制邏輯可編程功能，實現保護及控制方案圖形化編輯，滿足個性化需求；

d) 支持光/電以太網、RS485 光差等通信接口，支持 MMS、GOOSE 共網共口通信模式；內部集成

豐富的規約庫，為用戶提供完善的組網方案；

e) 全面的設備運行信息和故障信息記錄，為運行優化和事故分析提供充分的數據信息；

f) 完善的軟硬件自檢功能和免調節電路設計，安裝調試較簡單；

g) 人機接口界面友好、操作簡便，中文顯示液晶，主接線圖顯示令界面較直觀；

h) 實現 IEC61850 自動建模功能，減少工程調試量；

i) 開關量輸入名稱可根據現場使用情況靈活命名，使得現場信息一目了然；

j) 基于 PC 機的輔助分析軟件，輕松完成保護控制邏輯定制、事故分析、虛擬測試等功能；

k) 硬件設計時優選元器件，嚴格遵循強弱電隔離的設計原則，使用多層印制板、SMT 表面貼裝和

涂敷工藝，使得裝置的整體抗干擾能力可以通過較苛刻電磁兼容測試；板 IP54 密閉機箱設

計，滿足裝置下放安裝的苛刻要求；

l) 全新 6U 高度、19/3 英寸機箱結構，支持單臺、兩臺裝置柜安裝和三臺裝置拼裝的組屏安裝

方式；

m) 采用矩形連接器，端子信號定義標準化
