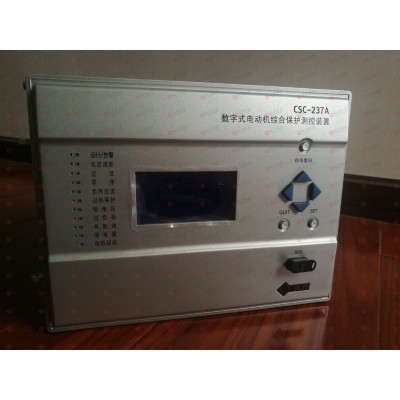

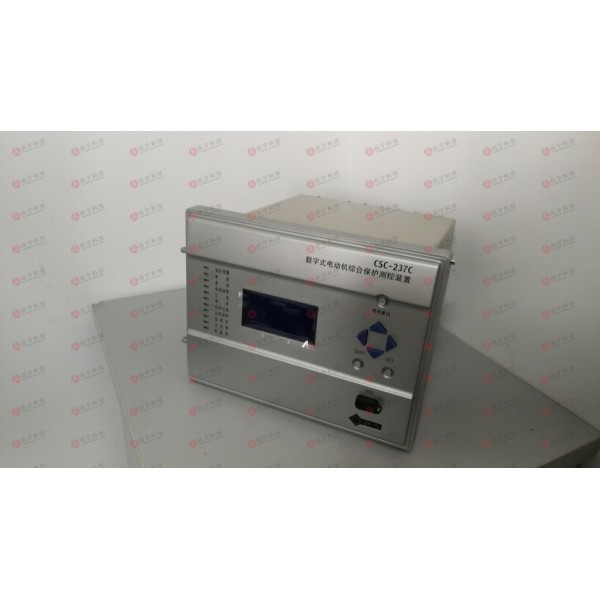

CSC-237A 數字式電動機綜合保護測控裝置

10.1裝置簡介

本裝置適用于 10kV 及以下各種中性點非直接接地系統，作為大中型異步電動機 (數百千瓦以上) 相間

故障、過負荷、堵轉等綜合保護。可在開關柜就地安裝。

主要功能

保護功能

1.反應相間故障的速斷保護（可選擇相間方向元件閉鎖）

2.反應堵轉的過電流保護

3.過負荷保護(可選擇跳閘或僅告警發信)

4.長起動保護

5.過熱保護（過熱跳閘、過熱告警、熱積累記憶功能）

6.不平衡保護（斷相/反相，負序過流保護，可選擇定時限或反時限）

7.接地保護（零序過流保護，可選擇跳閘或僅告警發信）

8.低電壓保護

9.F-C 過流閉鎖

10非電量保護

測控功能

1.15 路開入遙信采集、裝置遙信變位、事故遙信

2正常斷路器遙控分合

3.Ua、Ub、Uc、Ia、Ic、P、Q、ф等模擬量的遙測

4.各種事件 SOE 等

5.4-20mA 功能

保護元件

 長起動保護

裝置測量電動機起動時間 Tstart 的方法：當電動機的較大相電流從零突變到 10%Ie 時開始計時，直到

起動電流過峰值后下降到 120%Ie 時為止，之間的歷時稱為 Tstart。（Ie 為電動機額定電流。）電動機起動時

間過長會造成轉子過熱，當裝置實際測量的起動時間**過整定的允許起動時間 Tstart 時，保護動作于跳閘，

長起動保護可由控制字“馬達起動判別”投退。
