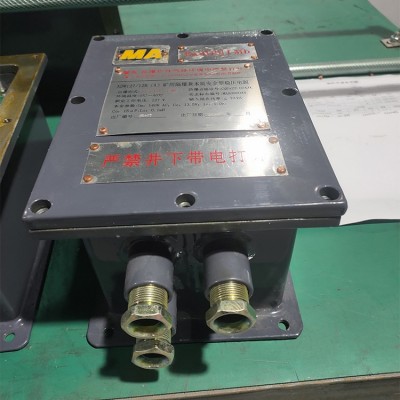

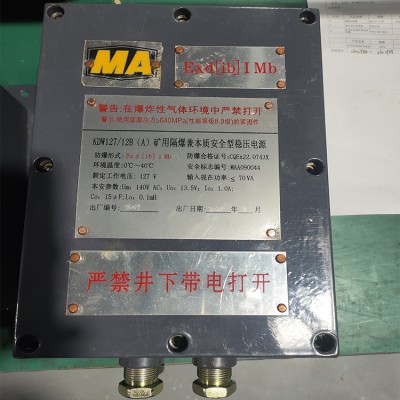

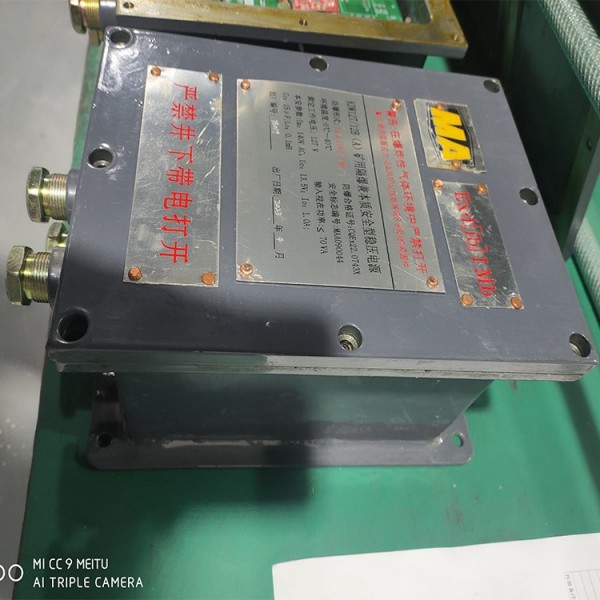

KDW127/12B礦用隔爆兼本安型穩壓電源

KDW127/12B/18B礦用本安電源廠家直銷：山東名茂機械設備制造有限公司 劉經理 13365475158

1、產品特點

    KDW127/12B/18B礦用本安電源(以下簡稱電源),該電源具有備用電池、具有容量大、便于安裝、容易接線、結構簡單等特點。

2、用途及運用范圍

可為井下本安設備提供直流12V電源。

3、規格型號

電源的防爆型式為隔爆兼本質安全型，防爆標志Exd[ib]I Mb,型號為KDW127/12B/18B

4、適用環境條件

4.1環境溫度：0℃～40℃；

4.2相對濕度：≤95%；

4.3大氣壓力：80KPa～106KPa；

4.4有甲烷和煤塵的礦井中但無破壞金屬和絕緣材料的腐蝕性氣體的環境。

4.5 電源能承受的zui惡劣的安裝貯運條件：

a) 溫度：-40～+60℃；

b) 平均相對濕度：95%(+25℃)；

c) 振動：加速度50m/s2；

d) 沖擊:峰值加速度500m/s2

KDW127/12B礦用隔爆兼本安型穩壓電源 山東名茂機械設備制造有限公司 劉經理 13365475158

二、結構與工作原理

1、結構

礦用本安電源主要由防爆箱體、穩壓電源板和鎳氫電池組組成。

2、工作原理

在電源板上接上AC127V電源就完成DC12V的本安輸出。

三、主要技術指標

1供電電源：AC127V（75%～110%）。

2額定輸出電壓DC12V，DC18V或根據客戶要求，  額定輸出電流1300mA

3輸出電壓偏離值：≤5％

4負載效應：≤5％

5源效應：≤5％

6周期與隨機偏移峰-峰值：≤250mV。

7短路電流：≤40mA 。

8備用電源：(1)轉換時間：≤500ms（2）備用電池4Ah（3）工作時間：≥2h(額定負載時)

9基本功能    應具有限流、限壓和短路保護功能，排除故障后應自動恢復。

四、外形尺寸及重量

1. 外形尺寸(見附錄A外形尺寸圖)

長×寬×高＝ 370mm×330mm×138mm

2. 重量:約20Kg

五、安裝使用

1、接線

將AC127V電源接在電源輸入端,將輸出的DC12V引出接在用電設備上即可。

2、使用

電源無停送電開關,電源接好線,由上級電源開關停送電,若本安輸出出現保護應檢查負載是否正常并重新送電。

3、注意事項

AC127V電源線電纜截面積，不應小于1.5mm2的礦用電纜。輸出DC12V，供電距離不大于100m,使用電纜截面積不小于1.5mm2礦用電纜。

六、故障分析與排除

檢修前必須先斷電,維修時應更換相同型號的本安輸出電源模塊、保險管。

七、維護和保養

1、緊固用的螺栓、螺母、墊圈應齊全、緊固、無銹蝕。

2、隔爆接合面不得有銹蝕，應定期涂防銹油。

3、不得野蠻運輸、安裝，以免箱體變形或零部件丟失缺損。

4、設備長期保存時，隔爆接合面應涂防銹油，并放置于干燥通風處。

八、運輸與貯存

包裝后的礦用本安電源，在避免雨雪淋襲的條件下，可適用于滿足4.2.2項各種運輸方式，包裝后的設備應能在溫度-10℃～40℃，相對濕度不大于90%，周圍環境無腐蝕性氣體的庫房貯存一年。

九、售后服務

電源自銷售之日起，產品出現質量問題，一年內包修。
