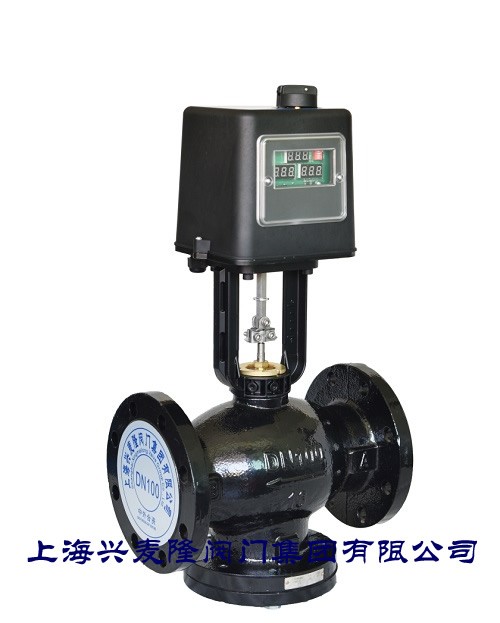

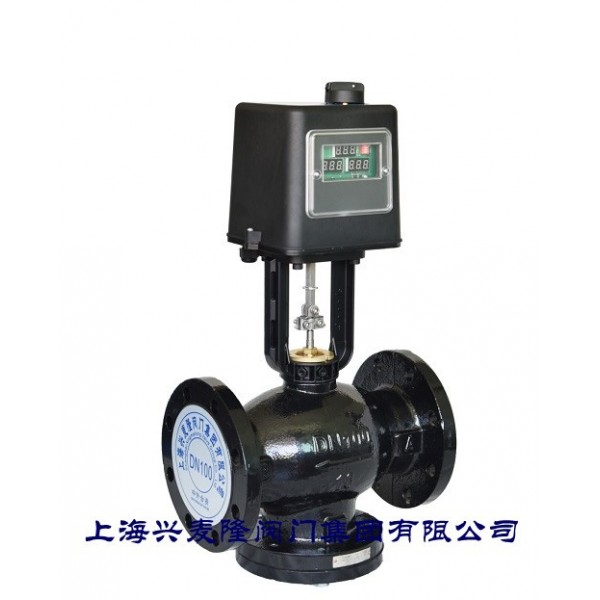

法蘭電動二通調節閥

閥體型號

DN80

DN100

DN125

DN150

DN200

DN250

DN300

DN350

閥桿行程

4

4

4

4

4

4

4.5

4.5

最大壓差（MPa）

0.2

0.2

0.2

0.2

0.2

0.2

0.2

0.2

流量系數kv值

35

52

88

140

210

320

410

460

公稱壓力

1.6MPa

整體參數

1.閥體2.閥芯3.閥帽4.閥桿5.驅動器連接件6.閥門驅動器

液體溫度

水：-10℃～95℃、可定制蒸汽：：-10℃～250℃

介質

冷/熱水、蒸汽等

材料

閥體

球墨鑄鐵、鑄鋼、不銹鋼

閥芯

球墨鑄鐵、不銹鋼

閥桿

不銹鋼

密封

聚四氟填充，V型密封，彈簧自補償、304

泄漏量

單做閥小于KV值的0.04％，套筒閥小于Kv值的0.04%

控制類型

可逆的，遞增控制

比例式型正轉或反轉

電源電壓

                AC24V±10﹪50/60hz，也可制采用AC220V±10﹪50/60HZ

電機形式

                                   交流永磁同步可逆電機

作用力

4000N

控制信號

增量/浮點信號或0-10V或4-20mA

反饋信號

增量/浮點信號或0-10V或4-20mA

功率消耗

16VA

運行速度

4.2/mm

控制板

4000N可數顯輸入輸出以及反饋數值情況，（千分比）

最大行程

45mm

凈重

4kg

防護等級

IP54

工作溫度

-10℃～280℃（低溫時介質須不結冰凝固、高溫時閥門須加散熱功能）

儲存溫度

-20℃～60℃

閥體通徑

DN80

DN100

DN125

DN150

DN200

DN250

DN300

DN350

長度

290

320

340

375

395

460

500

570

高度

600

620

630

650

830

850

950

980

法蘭孔數

8

8

8

8

12

12

12

12
