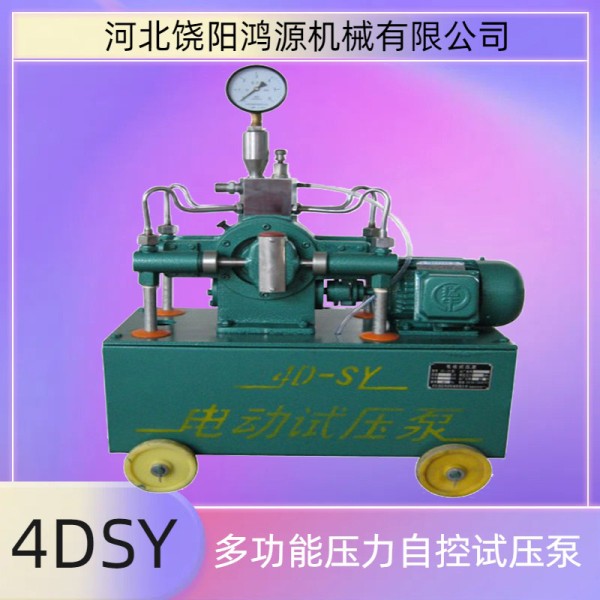

河北廠家試壓泵測壓柱塞泵往復泵4DSY系列

4D電動試壓泵，包括水箱、集水體、壓力輸出機構、動力傳動箱、高壓柱塞泵和低壓柱塞泵，動力傳動箱設于水箱上，壓力輸出機構與動力傳動箱傳動連接，動力傳動箱兩端分別設有高壓柱塞泵和低壓柱塞泵，高壓柱塞泵和低壓柱塞泵分別通過集水管道與集水體相連通，高壓柱塞泵和低壓柱塞泵分別通過吸水管道與水箱內部相連通，集水體設于水箱上，集水體上安裝有回流閥，回流閥通過卸壓管道與低壓柱塞泵連通，回流閥上還設有回流管道，回流管道與水箱內部連通，以雙缸的設置實現4D試壓泵才有的低壓大流量注水，高壓小流量升壓的功能，具有體積小、傳動效率高、故障率低等有益效果，適用于試壓泵領域。

針對相關技術中存在的不足，本實用新型所要解決的技術問題在于：提供一種立式4D電動試壓泵，該泵設置有高壓柱塞泵和低壓柱塞泵，且設有高低壓轉換的回流閥，具有低壓大流量注水，高壓小流量升壓的特性；采用立式擺線針輪減速器，在減少整體設備重量體積的,故障率低、機械傳動效率高、結構簡單的優點。

使用方法：
1、打開包裝盒，擰下蓋板上螺栓，取出水箱內物件，把蓋板翻180度（缸體向上），閥座底部擰上吸水管，然后用螺栓把蓋板固定在水箱上，按上手柄，即是一臺完整的手動試壓泵。
2、使用前，用介質把水箱灌滿（禁止使用含有泥沙等雜物的不清潔介質），擰緊壓力開關。
3、扳動手柄，柱塞在運動中無阻滯現象，使介質從工作接管流出，然后把接管接通被試容器，使被試容器均充滿介質，即可使用。（被試容器內不存在空氣）
4、禁止超過本泵規定的額定壓力進行試驗。
5、施力要平穩、不可敲擊。
