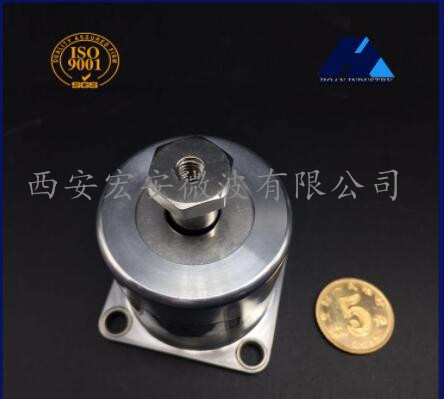

西安宏安機載儀器儀表防震-JMZ-1-3.5A摩擦阻尼隔振器

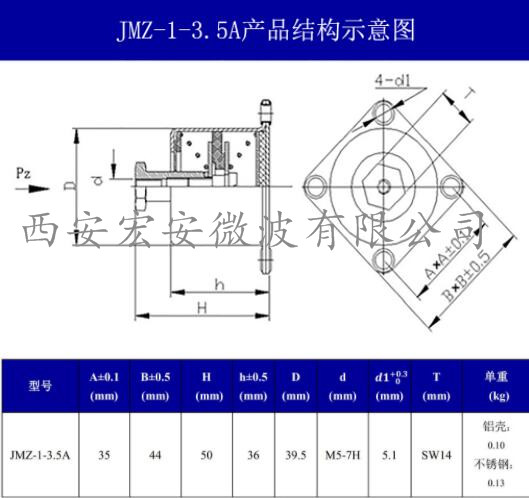

　　一、JMZ-1-3.5A摩擦阻尼隔振器結構

　　摩擦阻尼隔振器涉及一種用于hang空儀 器、儀表、電臺等隔振及緩沖系統中的隔振器。主要是為解決現有的隔振器都屬單自由度產品，水平方向剛度近似于0，且阻尼結構復雜，抗沖擊能力差的問題而研制的。它包括上架板、下架板、螺釘、連接螺母、外殼、下彈簧、底板、鉚釘，其特征是在上架板上方設彈簧墊和上彈簧，上彈簧上端頂在外殼上，在上架板和下架板之間設襯套，張圈套在襯套上，阻尼片套在張圈上，在下彈簧與底板之間設緩沖墊。優點是本隔振器垂直與水平方向的剛度近似相等，可實現任意方向隔振，抗沖擊能力強，阻尼結構簡單，阻尼值可調。

　　二、產品命名介紹

　　JMZ-1-3.5A摩擦阻尼隔振器屬于JMZ-1系列中的一種，其采用雙彈簧和特殊專用摩擦片的結構,具有良好的抗沖擊力，zui大額定載荷為3.5kg,可實現任意方向振動隔離。該型號摩擦阻尼隔振器工作頻率范圍高，并可在高低溫、化xue污染等惡劣環境下使用，具有良好的防濕熱、防鹽霧、耐高低溫，防霉菌，使用壽命長等性能。

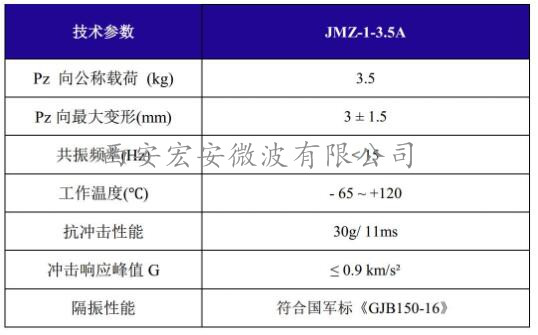

　　三、產品參數介紹

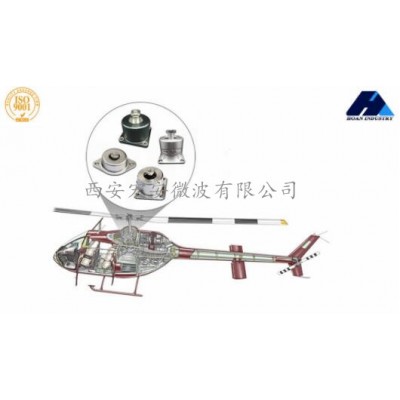

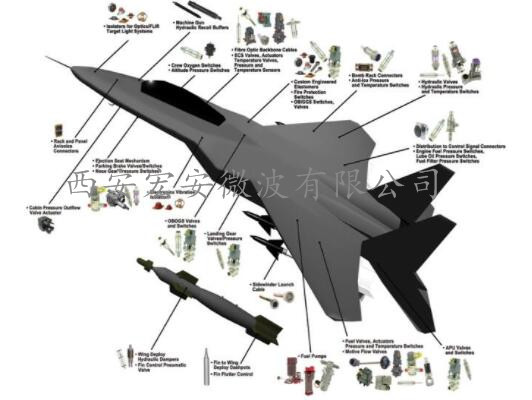

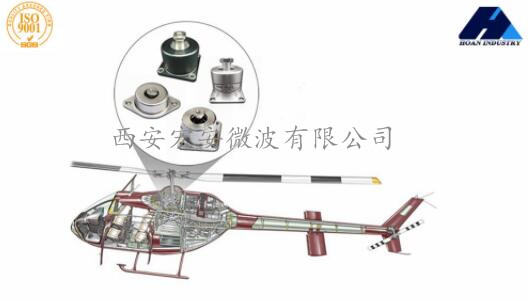

　　四、產品應用實例

　　JMZ-1-3.5A摩擦阻尼隔振器適用于機載、車載、艦載等電子、機械設備、計算機與儀器儀表的隔振緩沖，dao彈wei星的運載、導航與發射系統的安全防護以及高低溫、化xue污染等惡劣環境下機械、電子設備與設施的隔振緩沖等方面，并特別適用于機載電臺、儀器儀表的隔振，被廣泛運用于jun品通訊企業及研究所和大學。
