ZP127礦用自動灑水降塵裝置（大巷風水聯動噴霧）

ZP127礦用自動灑水降塵裝置（大巷風水聯動噴霧）廠家直銷：山東名茂機械設備制造有限公司 劉經理 13365475158

一、概述

ZP127礦用自動灑水降塵裝置（以下簡稱裝置）適用于在煤礦井下，用于礦井下灑水降塵的自動控制。傳感器的輸入信號進入裝置主機進行處理后，連接到控制器控制噴灑管路中球閥的開啟與關閉，達到自動噴霧或關閉，不僅能除塵降塵、凈化空氣，同時能吸收一定的有害氣體，降低甲烷等有害氣體的濃度，是改善粉塵作業環境，有效防止粉塵危害的重要設施。

二、型號命名

          Z   P   127

工作電壓：127V、AC

                                      噴霧

裝置類產品

三、工作環境條件

a) 環境溫度：0℃～40℃；

b) 相對濕度：≤95％；

c) 大氣壓力：86kPa～106kPa；

d) 有甲烷、煤塵爆炸性危險，但無破壞絕緣的有害氣體場所；

e) 無劇烈振動、沖擊的場所，但能承受峰值加速度為500m/s²的振動。

四、性能特點及工作原理

裝置的性能與特點：①裝置主機的防爆型式為礦用隔爆兼本質安全型，安全可靠、堅固耐用。②主機內部控制線路以MCS51微電腦芯片為核心，采用計算機語言設計系統控制，具有定時噴灑、延時調整、輸出控制狀態調整及輸入信號控制等功能，無須開蓋，直接由遙控器進行調校，可便利用戶在使用中直接對某些參數進行修正。③主機預留通訊輸出接口，可直接連接監控系統。④傳感器的防爆型式為礦用本安型結構，探測靈敏可靠，安裝調試方便。⑤電動球閥的防爆型式為礦用本安型結構，球閥水壓適用范圍寬，工作可靠。

裝置的電氣原理框圖見圖1所示。

無傳感器信號時，主機無輸出控制信號，球閥處于關閉狀態。

當傳感器檢測到有效感測信號后，傳感器將其轉換為電信號，通過信號電纜傳送給給主機，信號經處理后輸入到CPU，由CPU根據用戶設置，輸出控制信號，通過控制器開啟管路中球閥，進行噴灑降塵，并按設定的延時時間計時，計時到一定時間后，通過控制器關閉管路中球閥，停止噴霧。

裝置控制器與傳感器之間連接電纜的長度≤10m。

 五、主要技術參數

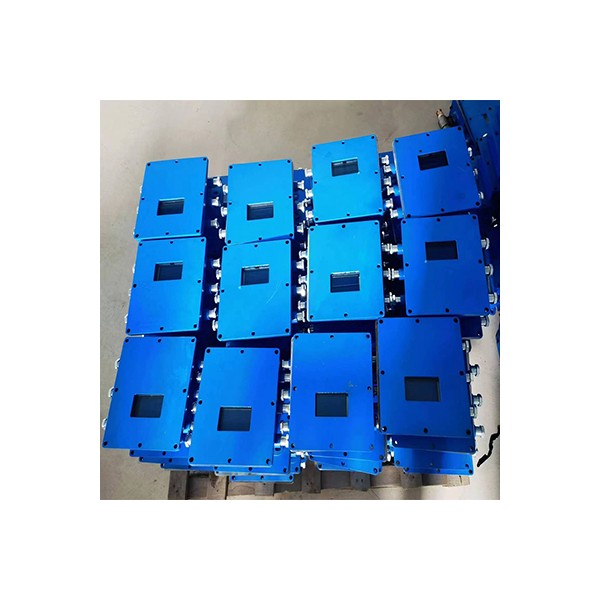

1、 ZP-127Z礦用自動灑水降塵裝置主控箱

型  號：ZP-127Z

 額定工作電壓：127V  AC

  電壓波動范圍： -25%～+10%V

  工作電流：≤200mA

  本安參數：Uo：12.2V、Io：950mA、Lo：0.1mH、Co：4μF；

  防爆型式：礦用隔爆兼本安型，防爆標志：Exd[ib]IMb。

2、 DFH20/7礦用本安型電動球閥

防爆標志：ExibIMb。

球閥水壓適應范圍：0.2MPa～7.0 MPa。

      水溫適應范圍: 0℃-60℃

額定工作電壓：DC 12V。

工作電流：≤300mA；

輸入本安參數:Ui:12.5V，Ii:1A, Li:0mH, Ci:0.105μF。

球閥開啟通徑：20mm

球閥開啟（關閉）時間：6s-25s；

3、 ZP-12R礦用熱釋光控傳感器

型  號：ZP-12R

       額定工作電壓：12.5V

       額定工作電流：≤100mA

輸入信號：人體釋放的特定波長的紅外光

輸出信號：低電平≤1.5V ,高電平≥9V

測探距離：≤8m

  4、FYF3礦用本安型紅外遙控器：

型號：FYF3

       額定工作電壓：DC12V  工作電流：≤30mA

       發射有效距離≤50m

       本安參數：Uo:12.7V Io:710mA

防爆型式：礦用本質安全型，防爆標志：Exib IMb
