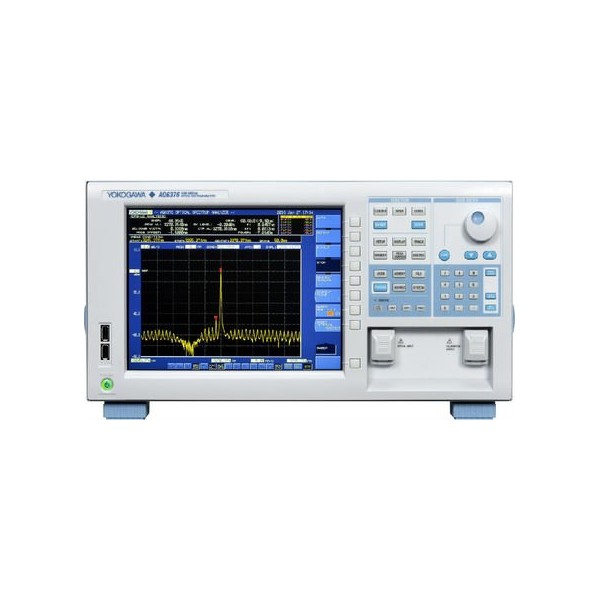

AQ6376 回收 AQ6376 光譜分析儀

AQ6376 回收 AQ6376 光譜分析儀

歐陽R:13537229325

YOKOGAWA AQ6376的特長

YOKOGAWA AQ6376具備研發和生產波長范圍從電信波段到3.4μm的光器件所必須的功能。 沒有哪款測量系統可以做到它這樣， 既能實現高性能又能達到方便使用的目的。

波長范圍：1500 ~ 3400nm

分辨率設置： 0.1 ~ 2nm

超寬可測功率范圍： -65 ~ +13dBm

波長精度： ±0.5nm

動態范圍： 55dB

快速測量： 100nm跨度只需0.5s

水平刻度也可用波長數(cm-1)

12種內置分析功能將各類熱門應用一網打盡

數據記錄功能

平滑功能

凈化功能

適用于高階衍射光的內置截止濾波器

新特點

凈化功能

AQ6376擁有高分辨率和高靈敏度， 因此可以用它檢測空氣中是否存在水分子。 水汽可以在近紅外光譜區域檢測出來， 在該特殊區域?qū)嶋H被測設備的光譜特性可以被重疊或掩蓋。

通過后面板的端口向單色鏡不斷輸送純凈的凈化氣體氮氣， AQ6376可以降低水汽吸收影響， 提供比以往更高的可靠性和測量精度。

適用于高階衍射光的內置截止濾波器

由于使用了衍射技術， 單色鏡在某些情況下會產生高階衍射光， 波長等于輸入波長的整數倍。

利用內置濾波器， AQ6376可以將輸入光截止到1500nm以下， 這樣可以大幅降低測量時高階衍射光的影響。

快速測量： 100nm跨度只需0.5s

與標準掃描模式相比， 掃描速度至少可以提高兩倍， 僅在標準靈敏度上犧牲2dB。

波長范圍： 1500~3400nm

AQ6376不但覆蓋電信波長區域， 也覆蓋SWIR區域， 用于環境檢測和醫療應用。

超寬可測功率范圍： -65 ~ +13dBm

適合測量不同應用領域使用的高功率源和低功率源。

AQ6376 High Sensitivity

一個白色光源的光譜 (黃色)和AQ6376的背景噪音(紫色)

波長精度： ±0.5nm

由于內置校準功能和波長參考源， 維護起來非常方便。

動態范圍： 55dB

CN Product AQ6376 7

測量激光器(1550 nm)，大動態范圍： peak±2 nm

分辨率設置： 0.1 ~ 2nm

可以讓用戶根據DUT特性選擇佳值。

水平刻度也可用波長數(cm-1)

除了常用的波長和頻率(THz)外， 還可用波長數(cm-1)。

內置校準源

環境溫度變化、 振動和沖擊將影響光譜分析儀等光學精密產品的測量精度。 為了讓OSA可以一直提供精 的測量， YOKOGAWA OSA都配有校準專用光源。

校準過程是完全自動的， 只需兩分鐘即可完成。 它包括：

光軸對準調節功能： 可以自動對準單色鏡的光路， 以確保功率精度。

波長校準功能： 通過參考源可以自動校準光譜分析儀，以確保波長精度
