及時的預警可以大大降低和減少雷電造成的人員傷亡及財產損失。基于實現遠距離雷電預警,更加準確判定雷電距離的目的,采用樹莓派為計算處理中心結合富蘭克林閃電傳感器及閃電傳感器模塊監測雷電現象并計算出雷電現象距離的方法,通過實際監測雷電現象試驗,證明該雷電預警系統設計方案可準確監測到1公里到40公里范圍內的雷電現象。
雷電預警系統 在石化儲油罐區應用

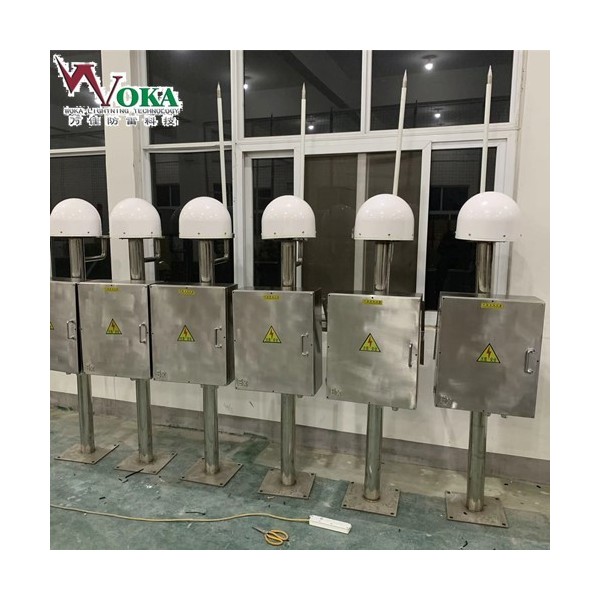

雷電預警系統的4個探頭分別安裝在油庫的 外圍形成四邊形布局形狀 ,保護范圍可覆蓋整個油庫及周邊。4個探頭的安裝位置分別位于辦公樓樓頂、庫區西北角、污水處理池旁和二油計量樓頂如圖2所示。
雷電預警系統安裝位置應盡量平坦開闊，至少周圍半徑10 m內沒有其它更高的物體。采用太陽能供電和無線數據傳輸方式的大氣電場探測儀安裝時無需另接電源線和數據線,只需要一個日照充足的安裝位置即可,無故障情況下無需人員管理。具體安裝方式采用以下兩種:可通過固定法蘭直接安裝在建筑物的女兒墻上,也可直接安裝于室外無阻擋的開闊地,安裝時使探頭的視野立體角盡量大( 小為90度),以天空和云層探測范圍內。雷電預警系統客戶端主機裝設在油庫調度中心,工作人員可以查看雷電信息。
