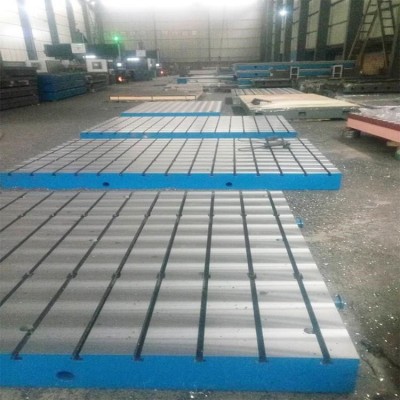

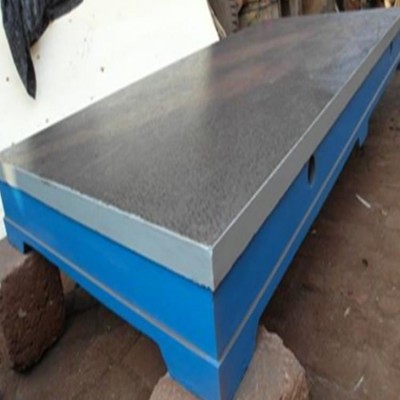

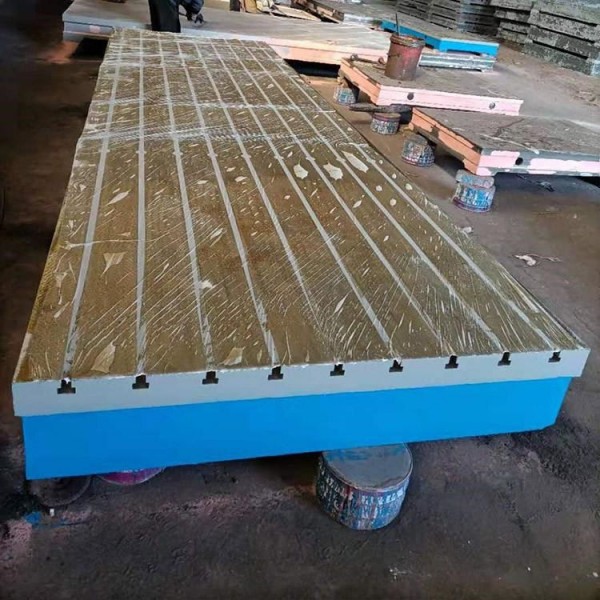

鑄鐵檢驗平臺 鑄鐵劃線平臺 大型鑄鐵平臺 北重支持定制

鑄鐵平板技術要求

1、鑄鐵平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、繡點等缺陷。

2鑄鐵平板的鑄造表面應清楚型砂且平整，涂漆牢固。

3、鑄鐵平板精度等級為0級~3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的距離應不小于80mm。

4、鑄鐵平板應采用優質細密的灰口鑄鐵等材料制造，其工作面硬度應為170~220HB。

5、鑄鐵平板工作面通常采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra最大允許值為5μm。

6、鑄鐵平板應去磁和穩定性處理。

7、鑄鐵平板相對兩個側面上，應有安裝手柄或吊環裝置的螺紋孔（或圓柱孔），且裝置位置的設計應盡量減少因搬運而引起的變形。

8、若鑄鐵平板工作面上設置螺紋孔（或溝槽），其部位應不高于工作面

劃線鑄鐵平板材質；選用高強度鑄鐵HT200-300，工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品的精度穩定，性能好。 　　

劃線鑄鐵平板精度：按計量檢定規程執行，分別為0、1、2、3四個等級。 　　

劃線鑄鐵平板規格：200×200-3000×6000mm。 　　

劃線鑄鐵平板的工作面要擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和平板的工作面有過激的碰撞，防止損壞平板的工作面；工件的重量更不可以超過平板的額定載荷，否則會造成工作質量降低，還有可能損壞劃線平板的結構，甚至會造成變形，使之損壞，無法使用。

劃線鑄鐵平板用途：是檢查機器零件平面度，直線度等形位公差的測量基準，也可用于零件劃線研磨加工，安裝設備等用途，是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，也可用于一般零件及零件的劃線、鉚焊研磨工藝加工及測量
