概述

XIK-YC音叉物位開關是一種新型的物位控制儀表。由電子電路激勵叉體產生振動，當音叉被液體或固體浸沒時，振動頻率發生變化，這個頻率變化由電子電路檢測出來并輸出一個開關信號。

本儀表具有驅動功率小,機械結構簡單 免維護 無磨損 運行壽命長 靈敏而可靠等優點。

音叉式物位開關又被稱作“電氣浮子” 凡是由于結構、湍流、攪動、氣泡、振動等原因不能使用浮球液位開關的場合 均可使用音叉式物位開關來替代。由于音叉式物位開關無活動部件，因此無需維護和調整 可稱是浮球液位開關的升級換代產品。音叉式物位開關廣泛應用于化工、輕工、食品、水處理等行業，對物位進行上、下限位報警及控制。

產品特點

適應性強

被測物體不同的電參數、密度對測量影響小。攪動、湍流、氣泡、一般振動、中等粘度、高溫、高壓等惡劣條件對檢測影響較小。

不需調校

由于音叉式物位開關的檢測受被測介質電參數及密度的影響小，所以無論測量何種物體都不需現場調校。

免于維護

由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護。

典型應用對象

自來水、礦泉水、紙漿、膠水、染料。

泥漿、堿溶液、酸溶液。

啤酒、飲料、可產生氣體的液體。

流動性好的固體粉料。

主要技術參數

電源電壓: DC24V 或 AC220V；

輸出方式: 繼電器輸出 （AC220V/5A,DC 28V/10A）；

工作溫度: -40～150℃；

環境溫度： -20～70℃；

工作壓力： ≤2MPa；

介質密度： ≥ 0.6g/cm3；

輸出延時：2 秒；

功 耗: 1.5W；

高低位報警：現場可設置為 HLFS（高位報警方式）或 LLFS（低位報警方式）；

電氣接口：G1/2”(內螺紋)；

過程連接：1”NPT 螺紋安裝（標準，可選 BSPT）；法蘭安裝（可選）；

外殼防護：IP65；

防爆標志：Ex dⅡCT4 。

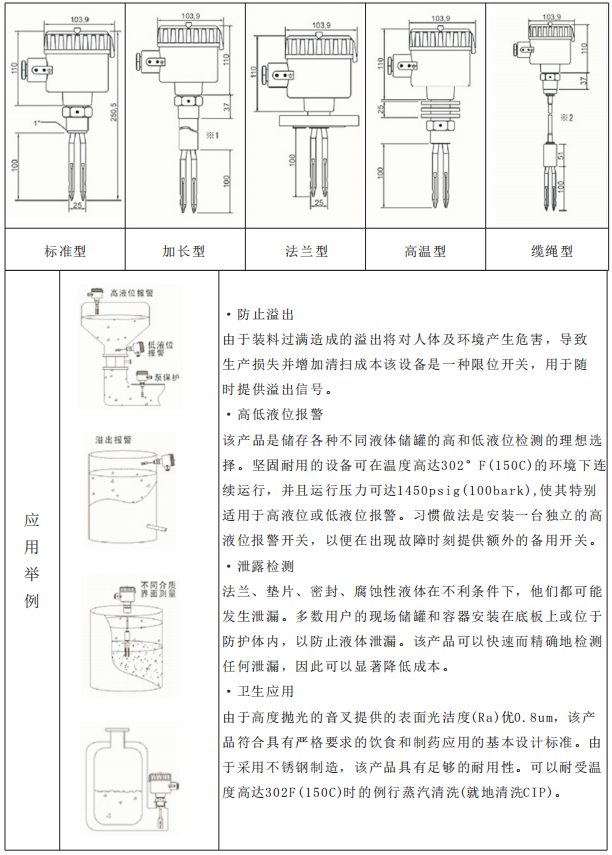

結構選型

安裝方式

音叉式物位開關通常采用側裝（在倉壁側面安裝）方式安裝，與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉體的頂部安裝）方式安裝，位置應選擇能避開進料時物料沖擊的位置；亦可安裝在管道上，防止泵的無料運行。
