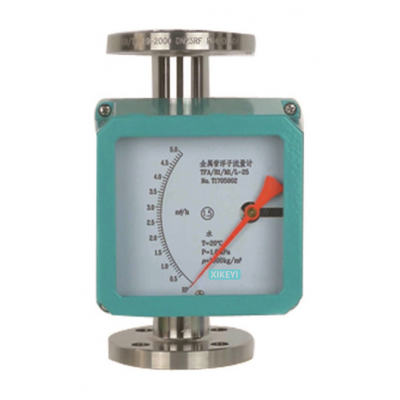

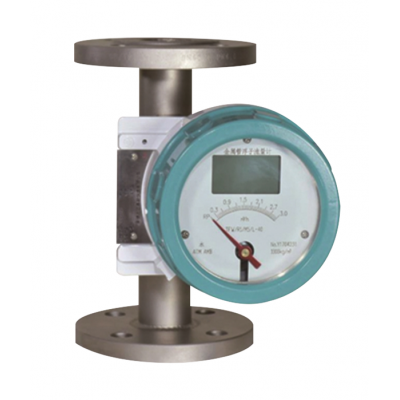

希科金屬管浮子流量計氣體液體防爆防腐指針型轉子流量計

概述

XIE-LZF系列金屬管浮子流量計(金屬管轉子流量計)是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點，它可用來測量液體，氣體以及蒸汽的流量，特別適宜低流速小流量的測量。

多年來，本系列金屬管浮子流量計以其優良性能和可靠性，以及較好的性能價格比，在石化、鋼鐵，電力、冶金、輕工、食品、制藥、水處理等行業得到了廣泛的應用。

測量原理

本系列金屬管浮子流量計主要由兩大部分組成:傳感器和指示器。傳感器主要由連接法蘭、測量錐管，浮子和上下導向器組成;指示器主要由殼體、磁傳動系統、刻度盤和電遠傳系統組成。

在垂直的錐形測量管內，有一可上下移動的測量部件--浮子(圖1)測量錐管水磁體，當流體自下而上通過錐形管時，浮子受到流體的作用力，沿錐形管向上移動。當流體的流量增大時，浮子的位移量增大;反之，流體的流量減少時，浮子的位移量變小。也就是說，流體流量的大小，決定了浮子在測量管中的位置，從而決定了浮子和錐形管之間環形面積的大小，當流體的流量保持在一個恒定的流量Q時，浮子也處于一動平衡狀態，停留在錐形管中的一位置h,此時,浮子和錐形管之間的環形面積保持恒定。浮子受到三個力的作用:浮子的重力G,浮子受到的浮力F,浮子受到流體的作用力P,這三個力達到平衡。根據流休動力學的柏努力方程，力平衡原理和流體連練性定律。可以計算出此時通過環形面積的瞬間流體流量，所以，金屬管浮子流量計是采用可變面積測量流量的原理。

在浮子的內部，鑲嵌一高性能永久磁體，當浮子處于平衡位置時，在浮子周圍形成一均勻而穩定的磁場。在錐形管的外面，安裝一磁傳感器，這樣，就能將測量管內浮子的直線位移通過非接觸形式傳遞到指示器中，通過檢測和處理后，最終顯示在指示器刻度盤上或輸出相應的標準4～20mA電流信號。

功能特點

·適用于小口徑和低流速介質流量測量                                                                                  ·工作可靠，維護量小，壽命長

·對于直管段要求不高                                                                                                          ·較寬的量程比 10:1

·雙行液晶同時顯示瞬時/累積流量，帶背光                                                                          ·指示器上有鍵盤，操作設置方便

·全金屬結構，適用高溫，高壓和強腐蝕性介質                                                                     ·非接觸磁耦合傳動

·可用于易燃、易爆危險場合                                                                                                ·可選直流、交流或電池供電

·帶有數據恢復，數據備份及掉電保護功能                                                                            ·二線制可具有上下限繼電器報警功能

技術參數

流量計口徑：DNI5，DN25，DN50DN80DNI00，DNI50(其它口徑請與制造商協商)

流量范圍:液體:1.0～150000L/h，氣體:0.05～3000m/h

量 程 比: 10:120:1(特殊)

精 度:1.5級，1.0級(特殊)

壓力等級:DN15，DN25，DN50:4.0MPa(最大20MPa)

DN80DN100DN150:16MPa

(最大:DN80:10MPa;DN100:6.4MPa，DN150:4.0MPa)

介質溫度:標準:-30～+120℃,高溫:120℃～350℃;四氟襯里不得高于80℃

供電電源:24VDC(12～36VDC)，鋰電池供電、220VAC

輸出信號:二線制:4～20mADC、4～20mADC+HART協議;

              三線制:MODBUS(RTU模式);累計脈沖(24V，50%占空比)可選繼電器報警，觸電熔量250VAC 3A

輸出負載:5000(24VDC供電時)

環境溫度:就地型:-40℃～120℃ 遠傳型:-30℃～70℃

存儲條件:溫度:-40℃～85℃ 濕度: ≤85%

連接方式:標準型:法蘭標準GB/T9119-2000，用戶可指定;食品型:卡箍連接方式

              特殊型:按照用戶要求設計

電纜接口:M20x151/2NPT

外殼防護:Ip65

防爆標志:本安型:ExiaIICT6Ga，隔爆型:ExdICT6Gb

介質粘度:DN15:η<5mPa.s DN25:η<250mPa.s Dn50～DN150:1<300mPa.s

 Dn50～DN150:η<300mPa.s

測量管及:RI:304，0Cr18Ni9; Ro:316，0Cr18Ni12Mo2Ti;

浮子材質:RL:316L，00Cr17Ni14Mo2Ti;   H:哈氏合金b、哈氏合金c

Ti:鈦、鈦合金       Rp:聚四氟乙烯內襯。

衛 生 型:表面光潔度<0.8Ra

垂直型

水平型

水平安裝型流量計當口徑小于DN50（含）時，選用T型結構的，當大于DN25時，可選用彈簧結構的。

底進側出型

側出側進型

側進上出型
