    渦街流量計分為分體式、一體式。

    1、分體式包含：渦街流量傳感器、顯示儀、壓力變送器、鉑電阻。

    2、一體式，單件，直接顯示，適用于密度恒定的介質，沒有溫壓補償。

一、概述：

    渦街流量計是根據卡門（Karman）渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。

    其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。

    也稱之為漩渦流量計或卡門渦街流量計。綜合吸收發達國家先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。

二、原理：

    在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。

    是根據卡門渦街原理(Kármán Vortex Street)測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。

三、優點：

    1、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

    2、安裝簡單，維護十分方便。

    3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

    4、輸出是與流量成正比的脈沖信號，無零點漂移，精度高。

    5、測量范圍寬，量程比可達1：15。

    6、壓力損失較小，運行費用低，更具節能意義。

    7、應用范圍廣，蒸汽、氣體、液體的流量均可測量。

    DN是流量計公稱通徑，一般指管道內徑，需要各種不同管徑（DN12.5~DN500）的渦街流量計，請直接聯系店主。

    我廠出身于國企，2003年建廠，技術成熟、質量可靠，歡迎電話垂詢。

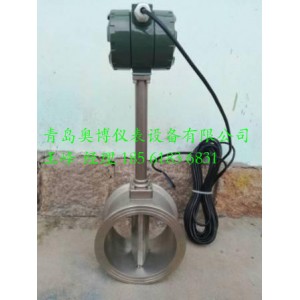

    分體式渦街，圖例一；

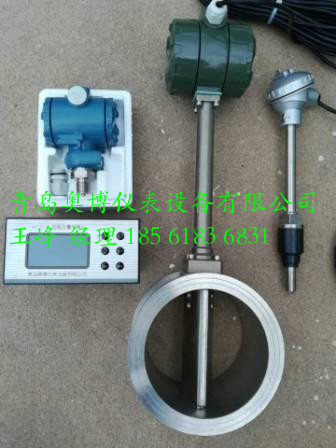

    分體式渦街，圖例二；

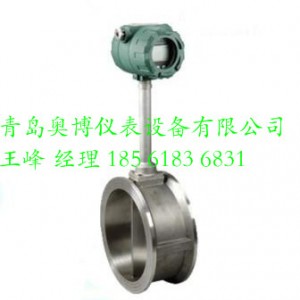

    直顯式渦街，圖例三；

    直顯式渦街，圖例四。
