立宏智能安全-Box-s安全門鎖盒子-安全門鎖盒子

安全門鎖盒子  ? Box-s系列在重型外殼中提供高級RFID編碼 聯鎖  ? 集成多種功能組合安裝，后部逃生滑動或者 旋轉把手可選  ? 外殼包含標準22mm按鈕、燈或者開關按鈕  ? 安全等級達到 PLe

選型大類

產品大類	壓鑄外殼	按鈕選項
	BOXJ-X4-B90°-ERLS  B90 旋轉把手（內外） E急停開關 R復位按鈕  L LED燈  S 停止開關		急停按鈕:40mm/30m  E2:2NC E1:  1NC+1NO
	BOXJ-X2-B90°-ER B90 旋轉把手（內外）  E 急停開關  R復位開關		開關按鈕 24V AC 0.3A   復位開關/停止開關  1NC  1NC+ 1NO 2NC
	BOXJ-T4-ERLS 平移把手（內外）  E急停開關  R復位按鈕  L LED燈  S 停止開關
	BOXJ-T4-ER 平移把手（內外）  E急停開關  R復位按鈕		LED指示燈24V AC/DC

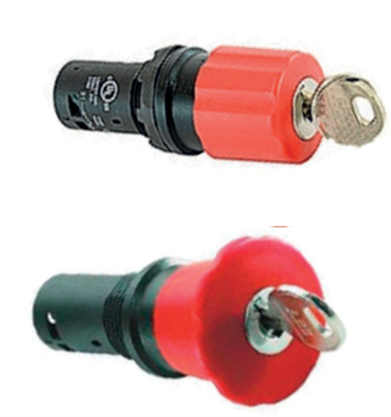

	鑰匙開關 Y -E 停止鎖定鑰匙

BOXJ- X4旋轉式 安全門鎖盒子

尺寸規格

BOXJ- X2旋轉式 安全門鎖盒子

尺寸規格

BOXJ- T4直推式 全門鎖盒子

BOXJ- X2平移直推式 安全門鎖盒子

尺寸規格

BOXJ- 電磁鎖定K-RFID安全門鎖

? BOXJ安全盒子內置電磁鎖定RFID門鎖  ? 集成多種功能組合安裝，后部逃生滑動或者 旋轉把手可選  ? 外殼包含標準22mm按鈕、燈或者開關按鈕  ? 安全等級達到 Ple

? 鎖定門聯鎖開關，集成獨特的RFID編碼，保護裝置可承受高達2000N

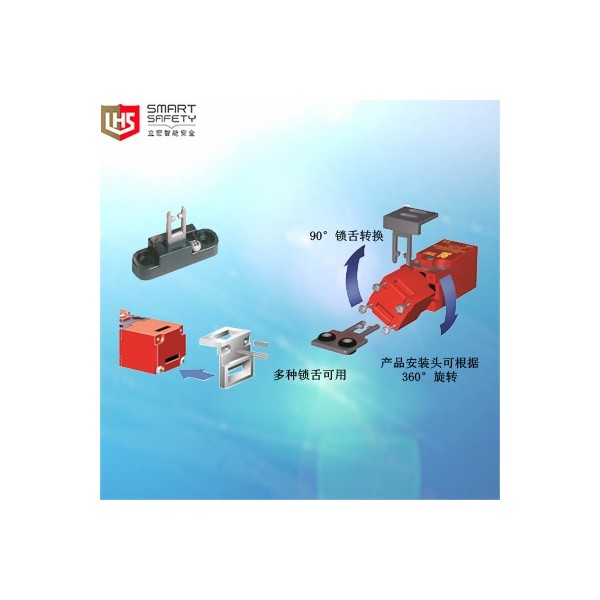

? 防護鎖定開關是一種舌型安全聯鎖開關，它結合了傳統的機械防篡改舌 片技術（cam系統），但除此之外還采用了唯一編碼的RFID非接觸編碼 傳感器技術。K-RFID開關聯鎖并保持關閉的防護門，以防止操作員移動 或危險的機械。它們適用于需要高防篡改技術以防止意外或故意繞過聯 鎖裝置的情況。必須滿足這兩種技術才能啟動機器。

? K-RFID采用堅固的壓鑄金屬機身設計，具有2000N的握持力，以保持中 大型防護門關閉，直到危險消除，K-RFID適用于大多數工業應用。

? 外殼防護等級為IP67，采用雙密封蓋墊片設計和金屬固定件。

RFID 鎖舌可選為普通鎖舌

BOXJ- X4孔位 安全門鎖盒子

連接示例：連接至SM 6系列安全控制器

BOXJ-X4-ERTL-RFID顯示，帶旋轉手柄，并配備鎖定停止、啟動與重置 按鈕和指示燈

	M23 12路快插頭
	1	0V	直流電源
	2	24V DC	交流電源
	3	+24V DC	電磁閥解鎖
	4       6	1 NC
	7       8	1 NC
	9      10	LED 綠色	關
	5      11	LED 紅色	關
	12		接地連接

安全回路模塊

· 通用型安全回路搭建模塊 · 是一款可組態安全控制模塊，支持多種開關型安全元件輸入 · 可選3組-6組安全元件輸入 · 可利用組態軟件,設定安全控制邏輯,滿足多種現場應用需求。

技術性能

功能框圖	外形尺寸(深×高×寬)： 114.5mm×99.0mm×45mm
