熱縮式電纜終端頭有高低壓之分：1KV、10KV、20KV, 35KV；1KV不分戶內戶外，10KV和35KV可分戶內戶外。

10kv熱縮電纜終端頭 分四個適用平方數：25-50、70-120、150-240、300-500mm2；

35kv熱縮電纜終端頭 分三個適用平方數：50-120、150-240、300-500mm2；

 熱縮電纜附件采用“三道密封”“雙地線”工藝， ——強力推廣電纜工作網 推薦交聯電纜熱縮型終端頭雙地線工藝。即鋼鎧地線和銅屏蔽地線分開，使電纜預試更加合理 ·運用廣泛硅橡膠具有耐惡劣環境，使其使用各種不同環境下運行；產品安裝過程中不用明火，能適用石化、化工等易燃易爆場所。硅橡膠材料是一種性能穩定的高分子材料，在攝氏二百度和零下五十度時“泰然自若”、仍不失原有的強度和彈性。硅橡膠還有良好的電絕緣性用途

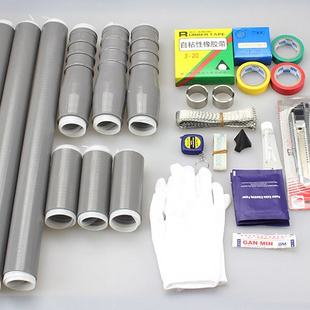

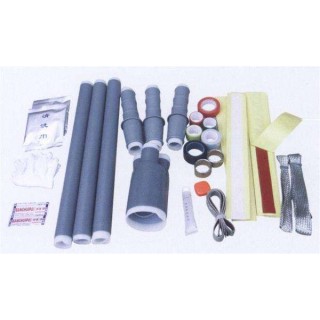

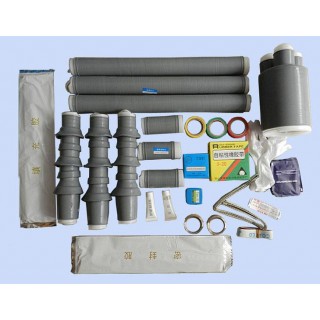

1冷縮技術 產品采取 的全冷縮技術，無需動火及特殊工具，安裝時，只需將線芯抽出，彈性體便迅速收縮并緊貼所需安裝部位。

2、絕緣可靠 所有硅橡膠都為進口，硅橡膠具有優良的絕緣性的高彈性，安裝后始終保持對電纜本體合適的徑向壓力，使內界面結合緊密，不會因電纜運行時的呼吸作用而產生電擊穿。應力控制部分與主絕緣復合為一體，有效地解決了電纜外屏蔽面處的電應力集中問題，確保絕緣可靠，運行安全

3、安裝簡便 所有產品都已在工廠內制造成形。無須特別培訓，安裝操作簡單，且不用火，省時省力，全冷縮自動復位技術，安裝輕松不流汗，大大減少了由于操作不當造成的質量事故，而且解決了預制電纜附件收縮不緊或安不進去的現象。

4、運用廣泛 抗污穢、耐老化、憎水性好，具有優越的耐寒熱性能，特別適用于高海拔地區、寒冷地區、潮濕地區、鹽霧地區及重污染地區。且安裝時不用明火，特別適用于石油、化工、礦山、隧道等易燃易爆場所。

5、設備先進 采用進口設備，自動化程度高，性能可靠。

6、外觀漂亮 冷縮管加長且無合縫線，外表光滑美觀 交聯聚乙烯絕緣熱縮電纜附件的制作工藝

固定電纜末端： 先將電纜末端校直，并將其固定在電纜支架上。對戶外終端由末端量取750mm（戶內終端量取550mm），在量取處刻一環形 痕。

 剝切電纜： 順電纜方向破開塑料護層，然后向兩側分開剝除。在護層口處向上略低于30mm處用銅線綁扎鎧裝層，作臨時綁扎，并鋸開鋼帶（鋸口要整齊）。在鋼帶斷口處保留內襯層20mm，其余剝?nèi)ァＵヌ畛湮铮珠_線芯。

焊接地線 ： 預先將編織軟銅帶一端拆開均分三份，重新編織后分別包繞各相屏蔽層并綁牢后，焊接在銅帶上。將另一編織線用扎線綁牢后和鋼鎧焊牢。將編織銅帶與電纜護套間的一段，按設計尺寸用錫填滿編織線與電纜護套間空隙長15-20mm形成防潮段。

安裝分支指套： 在三相分叉處和根部包繞填充膠使其外觀平整，略呈蘋果形， 直徑大于電纜外徑約15mm。清潔電纜護套（安裝分支指套處）。套進分支指套，使其與芯線根部盡量靠緊，然后用慢火環形由指套根部往兩端先向下后向上加熱收縮固定，待完全收縮后，端部應有少量膠液擠出。

剝切分相屏蔽及半導電層： 由分支手套指端向上55mm銅屏蔽層處，用銅絲綁扎，割斷屏蔽帶，斷口要整齊。剝除外半導電層，保留距銅屏蔽開口20mm外半導電層，剝切要干凈，但不能傷及線芯絕緣。對于殘留的外半導電層可用清洗劑擦凈或用細砂布打磨干凈 全冷縮三芯戶內終端結構圖冷縮電纜附件是一種采用高彈性硅橡膠預制成形的新型電纜附件。

該產品具有特定的介電性能，抗漏電痕跡能力和耐腐蝕性強，獨特的憎水性，實現了較大的濕閃距離，恒定的收縮力，不受電纜的彎曲而造成絕緣死角，現場安裝時無需熱源和專用工具，克服了熱縮型在施工時需要熱源的缺點，從而提高了產品的安全性和可靠性。產品性能優良、結構新穎、安裝方便、使用時只要拉掉支撐物就能自動收縮復位。產品廣泛應用于電力、通訊、 工、冶金、煤礦、石油化工等領域 冷縮電纜附件是一種采用高彈性硅橡膠預制成形的新型電纜附件。該產品具有特定的介電性能，抗漏電痕跡能力和耐腐蝕性強，獨特的憎水性，實現了較大的濕閃距離，恒定的收縮力，不受電纜的彎曲而造成絕緣死角，現場安裝時無需熱源和專用工具，克服了熱縮型在施工時需要熱源的缺點，從而提高了產品的安全性和可靠性。產品性能優良、結構新穎、安裝方便、使用時只要拉掉支撐物就能自動收縮復位。產品廣泛應用于電力、通訊、 工、冶金、煤礦、石油化
