熱力管道波紋管補償器 軸內壓波紋管膨脹節伸縮器 廠家生產

 熱力管道自然補償不能滿足，應在管路上加設補償器來補償管道的熱變形量。補償器是設置在管道上吸收管道熱脹冷縮和其他位移的元件。常用的補償器有方形補償器、波紋管補償器、套筒補償器

（1）方形補償器。方形補償器是采用專門加工成U型的連續彎管來吸收管道熱變形的元件。這種補償器是利用彎管的彈性來吸收管道的熱變形，從其工作原理看，方形補償器補償屬于管道彈性熱補償。

方形補償器的優點是：制作簡單，安裝方便，熱補償量大工作，一般不需要維修；缺點是：外形尺寸大，安裝占用空間大，不太美觀。

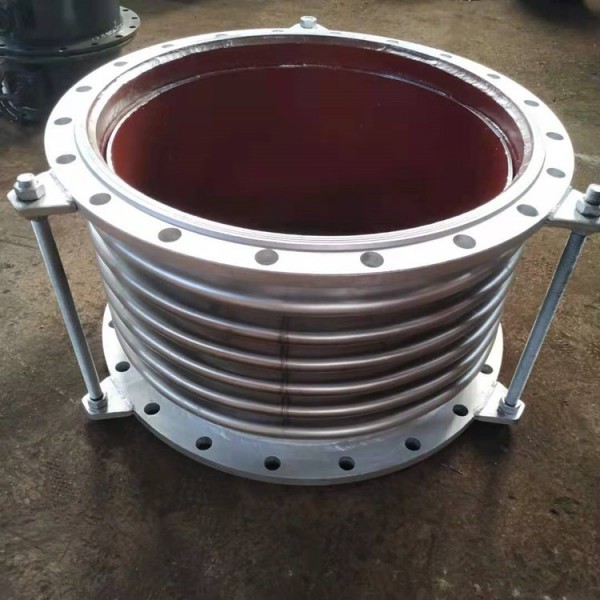

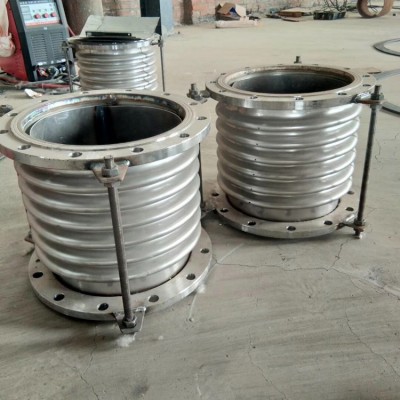

（2）波紋管補償器。波紋管補償器又稱波紋管膨脹節，由一個或幾個波紋管及結構件組成，用來吸收由于熱脹冷縮等原因引起的管道或設備尺寸變化的裝置。波紋管補償器具有結構緊湊、承壓能力高、工作性能好，配管簡單、、維修方便等優點。

（3）套筒式補償器。套筒式補償器又稱填料式補償器，它由套管、插管和密封填料等三部分組成，它是靠插管和套管的相對運動來補償管道的熱變形量的。按套筒的結構分為單向套筒和雙向套筒，按連接方式的不同分為法蘭連接和焊接。套筒式補償器結構簡單、緊湊、補償能力大，占地面積小，施工安裝簡便，這種補償器的軸向推力大，易滲漏，需經常維修和換填料；當管道稍有徑向位移和角向位移時，易造成套筒被卡住現象，故使用單向套筒式補償器，應安裝在固定支架附近，雙向套筒式補償器應安裝在兩固定支架中部，并應在補償器前后設置導向支架。

（4）旋轉補償器。旋轉補償器是熱力管道補償方面的一種新型補償器，它具有密封性好、補償量大、易安裝、壓降小，經濟等優點，是非常好的熱力管道補償器。主要用于架空敷設的蒸汽和熱水管道，介質設計溫度-60~485℃，設計壓力0~5.0MPa。安裝在熱力管道上需要兩個或三個成組布置，形成相對旋轉吸收管道熱位移，從而減少管道應力。由于優越的性能，近年來被各行業廣泛使用。
