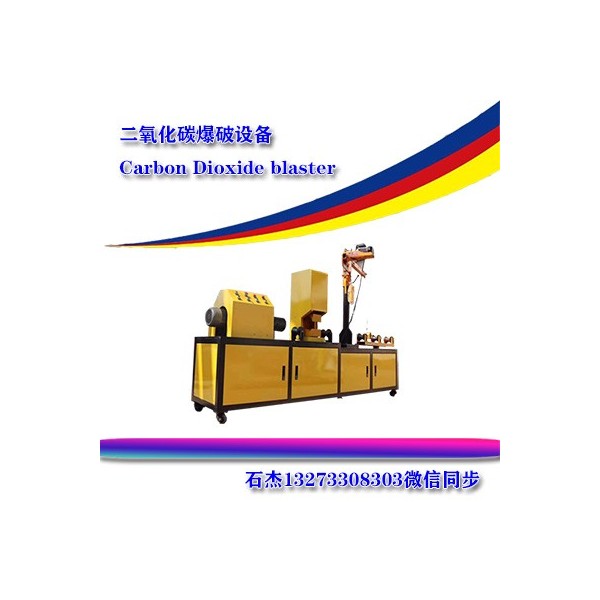

二氧化碳爆破設備

本發明公開的一種基于二氧化碳爆破的地質巖石開采設備：

包括可安裝在外部施工車輛上的開采箱，所述開采箱內設有開口朝下的開采腔，所述開采腔內設有進給裝置，所述進給裝置內設有鉆孔裝置，所述開采腔內設有位于所述進給裝置前側的插管裝置，所述開采腔內設有位于所述進給裝置右側且位于所述插管裝置后側的儲存裝置，所述開采腔內設有位于所述儲存裝置右側的機械爪，本發明通過鉆孔進給裝置與往復式鉆孔裝置配合運動實現沖擊回轉鉆探，從而能有效提高鉆孔效率，減少施工時間，在完成鉆孔工作后，爆列管安裝裝置啟動并將爆列管移動安裝到爆破孔中，因此本發明簡化了施工流程，提高了安裝效率并降低了施工人員的勞動強度。

1.一種基于二氧化碳爆破的地質巖石開采設備，包括可安裝在外部施工車輛上的開采箱；
所述開采箱內設有開口朝下的開采腔，所述開采腔內設有進給裝置，所述進給裝置包括滑動連接于所述開采腔上側內壁的平移箱，設置于所述平移箱內的平移腔，固定連接于所述平移腔左側內壁上的齒條，與所述齒條嚙合連接的齒輪，利用所述齒輪沿著所述齒條上下嚙合運動可實現升降箱的升降運動,所述進給裝置內設有鉆孔裝置，所述鉆孔裝置包括滑動連接于所述平移腔右側內壁上的升降箱，設置于所述升降箱內的升降腔，滑動連接于所述升降腔右側內壁上的鉆孔箱，轉動連接于所述升降腔內的凸輪，利用所述凸輪帶動所述鉆孔箱上下移動可實現沖擊式鉆孔，且所述進給裝置可帶動所述鉆孔裝置實現沖擊回轉鉆探；所述開采腔內設有位于所述進給裝置前側的插管裝置，所述插管裝置包括固定連接于所述開采腔右側內壁上的固定臺，固定連接于所述固定臺上且為直角梯形的滑道架，利用所述滑道架可實現安裝爆破器材運動，所述開采腔內設有位于所述進給裝置右側且位于所述插管裝置后側的用于儲存和自動上料的儲存裝置，所述開采腔內設有位于所述儲存裝置右側的可夾持和釋放爆破器材的機械爪，所述插管裝置帶動所述機械爪運動，可實現自動安裝爆破器材；所述進給裝置包括轉動連接于所述平移腔后側內壁且向前延伸至所述升降腔內的齒輪軸，所述齒輪與所述齒輪軸固定連接且位于所述平移腔內，所述齒輪軸上固定連接有位于所述升降腔內的錐齒輪；所述鉆孔裝置包括設置于所述鉆孔箱內且開口朝左的鉆孔腔，所述鉆孔腔內轉動連接有上下延伸且延伸至所述平移腔下側端面外的轉軸，所述轉軸下端固定連接有位于所述平移腔端面外的鉆頭，所述轉軸上固定連接有位于所述鉆孔腔內的V帶輪，所述鉆孔腔左側端面上固定連接有凸輪桿，所述凸輪桿左端轉動連接有滑輪，所述升降腔上側內壁轉動連接有上下延伸且位于所述鉆孔箱左側的凸輪軸，所述凸輪與所述凸輪軸固定連接，所述凸輪上設有與所述滑輪滑動連接的凸輪槽，所述凸輪軸上設有位于所述凸輪下側的滑鍵軸，所述滑鍵軸上滑鍵連接有帶輪，所述帶輪與所述V帶輪之間連接有V帶，所述凸輪軸下端固定連接有位于所述滑鍵軸下側且與所述錐齒輪嚙合連接的小錐齒輪。

2.如權利要求1所述的一種基于二氧化碳爆破的地質巖石開采設備，其特征在于：通過所述小錐齒輪與所述錐齒輪的嚙合運動，使得所述進給裝置可帶動所述鉆孔裝置運動，從而實現沖擊回轉鉆探，能有效提高鉆孔效率。
3.如權利要求2所述的一種基于二氧化碳爆破的地質巖石開采設備，其特征在于：所述插管裝置包括設置于所述滑道架內且前后貫通的直角梯形的滑槽，所述開采腔前側內壁上滑動連接有滑動座，所述滑動座內固定連接有滑動電機，所述滑動電機上動力連接有前后延伸的電機軸，所述電機軸上固定連接有與所述滑槽嚙合連接的轉動齒輪。

4.如權利要求3所述的一種基于二氧化碳爆破的地質巖石開采設備，其特征在于：所述儲存裝置包括固定連接于所述開采腔后側內壁上且位于所述平移箱右側的儲存架，所述儲存架內設有滑槽，所述儲存架上設有上下貫通且與所述滑槽相通的通槽，所述儲存架上前后對稱設置有開口朝左的滑孔，所述滑孔與所述滑槽及所述通槽均相通，所述滑槽上滑動連接有推進塊，所述推進塊與所述滑槽后側內壁之間連接有推力彈簧，所述通槽內可滑動連接有爆破器材，所述爆破器材上固定連接有可與所述滑槽滑動連接且用于將所述爆破器材掛接在所述儲存架上的固定環。
5.如權利要求4所述的一種基于二氧化碳爆破的地質巖石開采設備，其特征在于：所述機械爪包括與所述開采腔上側內壁滑動連接且與所述平移箱固定連接的滑桿，所述滑桿右端固定連接有升降桿，所述升降桿下端固定連接有帶有凸塊的橫桿，所述升降桿上滑動連接有升降塊，所述升降塊左側端面上固定連接有與所述電機軸轉動連接的爪箱，所述爪箱內設有爪腔，所述爪腔前后側內壁上固定連接有前后延伸的滑軸，所述滑軸上滑動連接有前后對稱的兩個平移塊，所述平移塊離對稱中心一端與所述爪腔前側或后側內壁之間連接有壓縮彈簧，所述滑軸上鉸接有連桿，所述爪腔前后兩側內壁上分別滑動連接有與所述連桿左端相鉸接的移動塊，所述移動塊靠近對稱中心一側固定連接有橢圓塊，所述橢圓塊上設有橢圓槽，所述橢圓槽上滑動連接有轉輪，所述轉輪轉動連接于L形桿，所述L形桿左端固定連接有用于夾持所述爆破器材的夾持塊。

6.如權利要求5所述的一種基于二氧化碳爆破的地質巖石開采設備，其特征在于：當所述滑軸與所述橫桿抵接時，前后兩側的所述夾持塊張開并釋放已經插入爆破孔中的爆破器材，從而使所述轉動齒輪可沿著所述滑槽繼續運動從而實現所述爪箱的復位運動。
