C型單組式橋梁伸縮縫 橋梁伸縮裝置

C型單組式橋梁伸縮縫是中交公路規劃設計院的一種新穎橋梁伸縮裝置，產品適用于大流量交通地段的公路、城市橋梁、高架道路與立交工程。

結構特點與功能

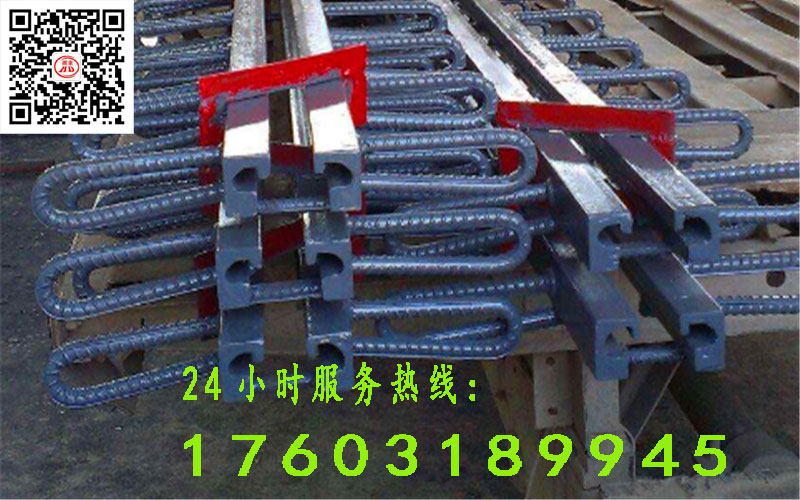

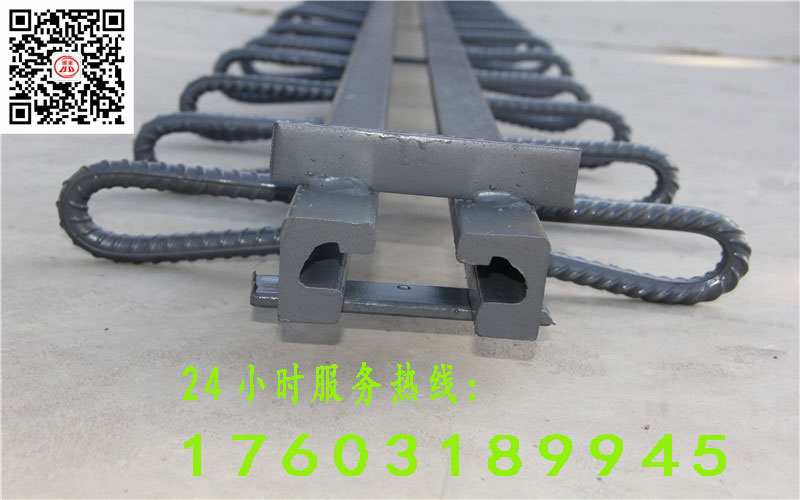

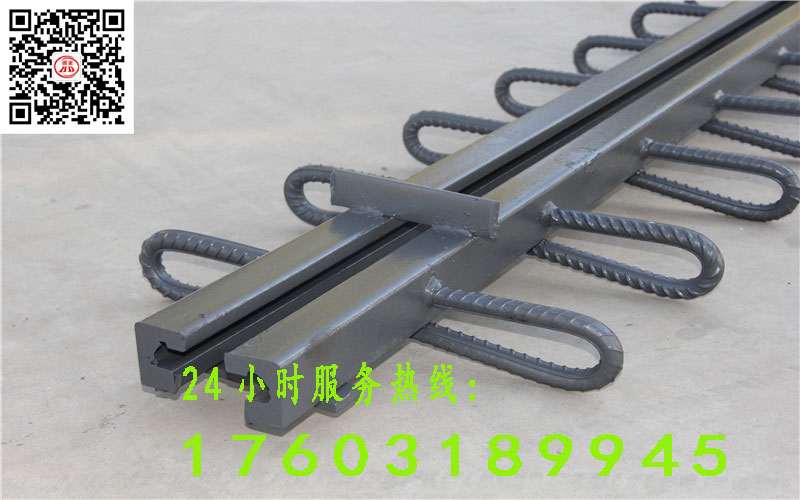

C型單組式橋梁伸縮縫由一條整長的橡膠密封條，一組鋼質邊梁及錨固件組成。鋼質邊梁內側帶有能固定橡膠密封條的溝漕。焊固在鋼梁外側的錨固件，與梁端預埋鋼筋相焊接，澆筑高強度混凝土過渡段后，同志梁體連接可靠，具有與橋面接合平順，密封止水、伸縮靈活，行車平穩，使用壽命長的特點。適用于伸縮量 0-80mm的橋梁。


C型單組式橋梁伸縮縫主要材料：
鋼質邊梁：采用16Mn鋼軋制，剖面呈C型。
橡膠密封條：采用氯丁橡膠制造，具有良好的耐老化、耐曲撓性能。

錨固件：有錨栓、錨環、錨板結構三種，設計工程師可根據橋面板設計厚度選用，間距一般為20cm，本廠也可根據設計工程師特定設計制造。

       選定伸縮縫的規格尺寸與壽命關系很大，在設計時應考慮足夠的伸縮富余量。當橋梁位移方向與伸縮縫中心線正交時，選用伸縮縫規格比較容易，但橋梁位移方向與伸縮縫中心線斜交時，須分解成平行與垂直于中心線的兩個矢量，選用伸縮縫規格取決于兩個矢量當中的一個。
