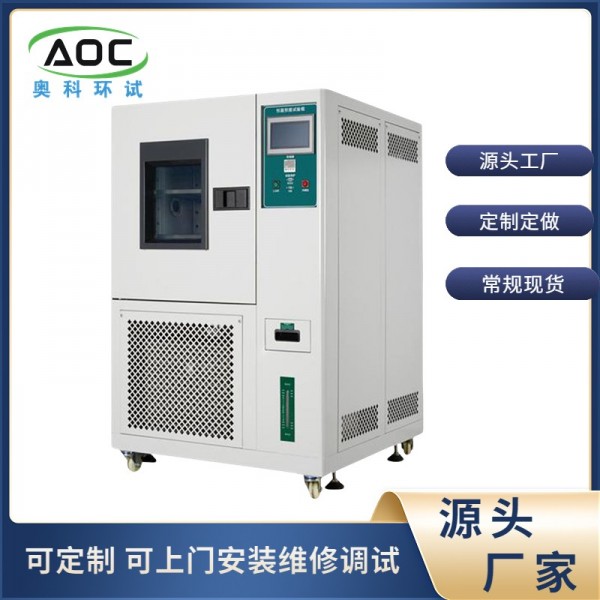

可編程高低溫交變試驗箱

產品名稱

高低溫交變試驗箱

一、產品用途

產品適用于電工、電子產品、元器件、零部件及其材料在高低溫環境下儲存、運輸和使用時的適應性試驗，以及溫度漸變試驗。還可以對電子元器件進行應力篩選試驗。

二、產品規格

1.型號GDJW-50  工作室尺寸:D×W×H 320×350×450  外形尺寸950×870×1420

2.型號GDJW-100 工作室尺寸:D×W×H 400×500×500  外形尺寸1030×1020×1470

3.型號:GDJW-150 工作室尺寸:D×W×H 500×500×600  外形尺寸1080×1050×1570

4.型號:GDJW-225 工作室尺寸:D×W×H 500×600×750  外形尺寸1080×1120×1700

5.型號:GDJW-250 工作室尺寸:D×W×H 500×600×810  外形尺寸1100×1120×1780

6.型號:GDJW-500 工作室尺寸:D×W×H 700×800×900  外形尺寸1260×1320×1920

7.型號:GDJW-800 工作室尺寸:D×W×H 1000×800×1000 外形尺寸1610×1320×1960

8.型號:GDJW-010 工作室尺寸:D×W×H 1000×1000×1000外形尺寸1610×1560×1960

三、技術參數

1.溫度范圍：-20℃～150℃（A）、-30℃～150℃(B)、-40℃～150℃(C)、-60℃～150℃(D)、-70℃～150℃(E)

2.溫度均勻度：≤±2℃  （空載時）

3.溫度波動度：≤±0.5℃ （空載時）

4.降溫速率：0.7～1.0℃/min

5.升溫速率：1.0～3.0℃/min

6.時間設定范圍：0～999 小時

7.電源電壓：380V±10%

8.設備總功率：3KW～13.5KW

四、箱體結構

1.箱體采用整體結構。

2.箱體內側采用1.0mmSUS304B不銹鋼板，外側采用1.0mm冷軋鋼板噴塑，3.保溫材料采用*細玻璃保溫棉。

4.大門密封采用雙層硅橡膠密封材料。

5.觀察窗為多層導電膜鋼化中空玻璃，尺寸大小為200×300mm為防止低溫時玻璃結霜，特設內置式*制發熱絲環繞，并設有照明燈，為觀察提供照明。

6.在箱體側面設有帶塞子的φ50mm測試孔，塞子材料為硅橡膠低發泡，能耐高低溫，兼具保溫效能。

7.在箱體工作室后側設置有一個空氣調節柜，在其間安裝蒸發器、電加熱器、風機、風機蝸殼等設備。

8.溫度傳感器置于出風口。

9.試驗箱內的送風方式為上送風下回風方式。

五、加熱與制冷系統

1.加熱器采用瓷架鎳鉻絲電加熱器，此加熱器熱惰性小，壽命長。由儀表輸出可控脈沖占空比PID信號，通過固態繼電器來控制，控制平穩、可靠。

2.低溫制冷采用法國“泰康”全封閉式壓縮機機組。其它制冷部件如美國RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麥DANFOSS、意大利CASTEL、日本鷺宮等*口品牌產品。使用R404A環保型制冷劑。

3.為確保系統安全運行，在系統中需設置高壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高壓端設有高壓表監測系統運行情況。

4.制冷量調節采用分流法。

六、控制系統

1. 控制系統：采用液晶觸摸屏溫濕度控制器和施耐德電氣元器件構成電氣控制系統。

2. 控制器采用全中文菜單操作方式?！　?/span>

3. *小顯示分辨率0.01℃。

4. 運行方式：定值和程序運行。

5. 控制方式：連續PID控制。

6. 設定程式120組，每組程式*大設定99步，每個程式組均可連接。

全部循環、*多999回，部分循環、*多99回。

7. 斷電恢復設定，包括：斷電后程序終止執行、斷電后程序從斷點連續運行。

8. 實時顯示程序的運行時間、段數、剩余時間、重復次數；可顯示試驗數據，

括設定溫度、實測溫度、總運行時間、段運行時間、段剩余時間、加熱狀態、日歷時間等；溫度能直接數字顯示，

9. 在設定程序時，可編寫程序名稱，以方便查尋。

10. 出現故障時，控制器LCD觸摸屏可顯示出現的故障編號，用戶可方便的根據故障編號查找故障的原因。

11. 具有多種報警功能選擇，包括：絕*值報警、偏差報警等。

12. 控制系統采用固態繼電器過零觸發，以降低噪聲，減少污染，方便維修，提高控制精度。

13. 在控制系統中需設有安全保護措施，包括：缺相保護、相序錯誤保護、相電壓不平保護、風機過載保護、超溫、斷電保護、機組高壓保護、機組過載保護、機組過溫保護、漏電等保護。

14. 控制系統設有方便用戶的操作面板，設在試驗箱左上部，除電源和照明的操作按鍵外，其他操作只需在控制器中設定即可。

15. 可預先在控制器中存儲多條工藝曲線，當需要使用時只需調用而無須再次設置。

16. 在系統中除了主控制器外，還設置一獨立的超溫保護器，即使主控制器出現故障，超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全。

17. 在電氣控制系統中設有互鎖裝置，當循環風機沒有啟動或過載時制冷機組和加熱系統不能啟動，機組超高壓、過載時制冷機組都將被禁止。

七、執行標準

1.GB/T2423.1-2001;

2.GB/T2423.2-2001;

3.GB/T2423.22-2001;

4.GB/T10592-2008;

5.GB/T10589-1989;

6.GB/T10586-1989;

7.GB/T11158-1989;

8.IEC68-2-1;

9.IEC68-2-2;

八、設備使用環境

1.環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）；

2.環境濕度：≤85%；

3.電源要求：AC380（ ±10%）V/50HZ   三相四線制；

4.操作環境需要在室溫28度以下而且通風良好；

5.機器放置前后左右各80公分不可放置東西；
