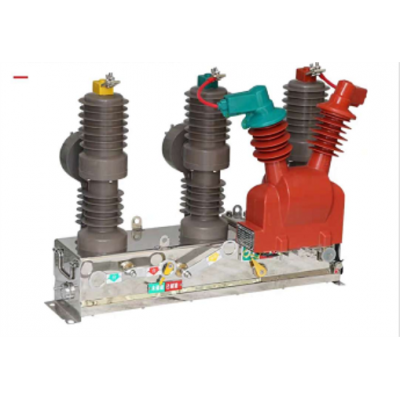

AB-3S-12/630A-20KA戶外高壓永磁真空斷路器

上海羿振電力設備有限公司

羿振電力歡迎來電采購詢價18072131557--13355878623

  公司從西高所引進開發了KYN61-40.5型柜配ZN85-40.5型真空斷路器，為使該柜型有多種方案，我廠將現在生產的LN2-40.5型SF6斷路器配3AF型彈操機構也配入該柜型中，以適應市場需要。根據KYN61-40.5柜型對手車進行設計，對斷路器本體相間中心距改為30MM，上下接線中心距改為400MM，觸臂硫化喚氧樹脂以增加絕緣，觸頭為圓形梅花觸頭。鑒于SF6斷路器結構所限，手車鎖車部位增高了170MM，生產廠將柜鎖車孔上移即可，其他尺寸不變，如：斷路器相間，上下觸臂中心距，手車推進機構，手車挑簾，手車輪距，二次插頭位置等相關尺寸與ZN85-40.5真空斷路器手車尺寸完全一致。達到了一個柜型，兩種手車都可配用。

LN2-40.5型六氟化硫斷路器是三相交流50HZ的戶內裝置，可供工礦企業，發電廠及變電站作保護和控制之用，并可用在頻繁操作場所，也可用于聯絡斷路器。并可切合電容器組。
　　LN2-40.5型斷路器配用3AF型彈簧操動機構手車，專門配置于KYN61-40.5型金屬封閉式開關柜。

結構及性能
　　LN2-40.5型斷路器滅弧室為自能旋弧膨脹式，綜合應用旋弧縱吹原理及壓氣原理進行滅弧，具有很好的滅弧性能。LN2-40.5型斷路器具有開斷性好，檢修周期長，電壽命高，燃弧時間短，無操作過電壓，機械可靠性高，零表壓時能承受工作電壓10分鐘，能開斷額定電流2次等特點，是您理想的不檢修的高壓電器產品。

氣體監控
　　帶溫度補償自動監控的SF6密度控制表，該表既顯示SF6氣體壓力，又可自動修正溫度對壓力的影響。當斷路器內氣體壓力低于報警壓力0.62±0.01MPA時，該壓力表接點接通發出信號，當氣體壓力低于閉鎖壓力直0.59±0.01MPA時該壓力表發出閉鎖信號。手車觸臂硫化環氧樹脂，斷路器外絕緣筒為環氧樹脂澆注結構后，滿足正常條件下的空氣距離和爬距要求，并有效地減小了手車體積.
