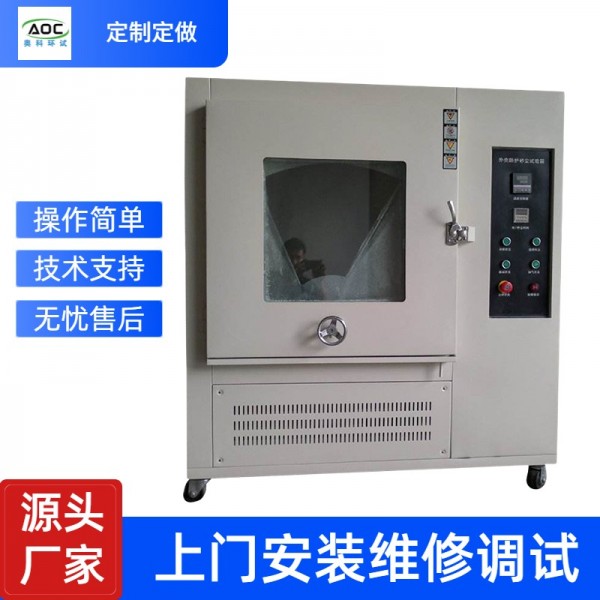

防塵沙塵吹塵降塵砂塵試驗箱

一、產品名稱

沙塵試驗箱

二、產品用途

    主要對電工、電子、汽車、摩托車及其他產品的零部件進行防塵試驗。

二、產品規格（單位：mm）

1、型號:SC-500 工作室尺寸：D800×W800×H800 　　　

2、型號:SC-800 工作室尺寸：D800×W1000×H1000 　　

3、型號:SC-010 工作室尺寸：D1000×W1000×H1000 　

4、型號:SC-015 工作室尺寸：D1000×W1500×H1000

5、型號:SC-020 工作室尺寸：D1200×W1800×H1200

三、技術參數

1、內膽材料：SUS不銹鋼板

2、外殼材料：A3鋼板噴塑

3、試件電源插座(選配，訂貨時說明)：防塵插座

4、控制器：新一代信捷PLC一體機（觸摸鍵人機界面+PLC）

5、試驗用塵：能通過篩孔為75μm，金屬絲直徑為50μm的方孔篩的干燥滑*粉。

6、真空系統（選配，訂貨時說明）：配有空氣過濾器、真空壓力計、流量計、連接管（真空泵客戶自配）

四、設計簡介

1、結構設計簡介

a.*塵:采用大口徑不銹鋼離心風輪外加粉塵攪拌和干燥機構有效吸入粉塵。

b.振動:采用微型偏心輪電機，抖塵更有效。

c.粉塵清理:箱體漏斗底部設有粉塵清理出料口，方便粉塵的清理和更換。

d.觀察窗:明亮清晰的大觀察窗并裝有照明燈，更寬視野方便觀察箱內粉塵濃度和粉塵量。

e.立體控制面板:亞光黑色立體控制面板美觀大方，人機界面和各控制開關布置醒目了然，操作簡單容易上手。

2、控制設計簡介

a.控制器:采用新一代信捷PLC一體機（觸摸鍵人機界面+PLC）此PLC為信捷公司新一代高集成度的控制器，集人機界面與PLC于一體，系統穩定可靠。背燈液晶顯示方式，可同時顯示各種信息采用人機對話輸入方式，所有操作只需按顯示屏上指示的順序操作即可。

b.控制界面:人機界面的組態控制畫面簡潔明了，操作簡單。

c.粉塵干燥:設備設有粉塵干燥加熱裝置,在控制器控制畫面設有加熱                                 按鍵，當試驗中發現粉塵有點潮濕時，可打開控制畫面中加熱按鍵，啟動粉塵加熱裝置干燥粉塵。待粉塵干燥后即可關閉該按鍵。干燥過程中不會影響試驗過程，有效保證試驗箱內的粉塵濃度。確保試驗數據的正確。

d.安全保護:設有動力元件防過載保護、設備缺相和相序保護，當保護動作時控制器有報警畫面提示。

五、執行標準

本設備嚴格按照*家環境試驗設備技術規范*工制造，有效模擬砂塵氣候環境對產品的適應性試驗。具體執行標準和*家環境試驗方法標準如下。

1、GB/T 2423.37-06 電工電子產品基本環境試驗規程-----砂塵試驗方法

2、GB4208-08  IP5、IP6防塵試驗

3、GB2423.37-89La外殼防塵

4、GB7001-86燈具外殼防護

5、GB10485-89
