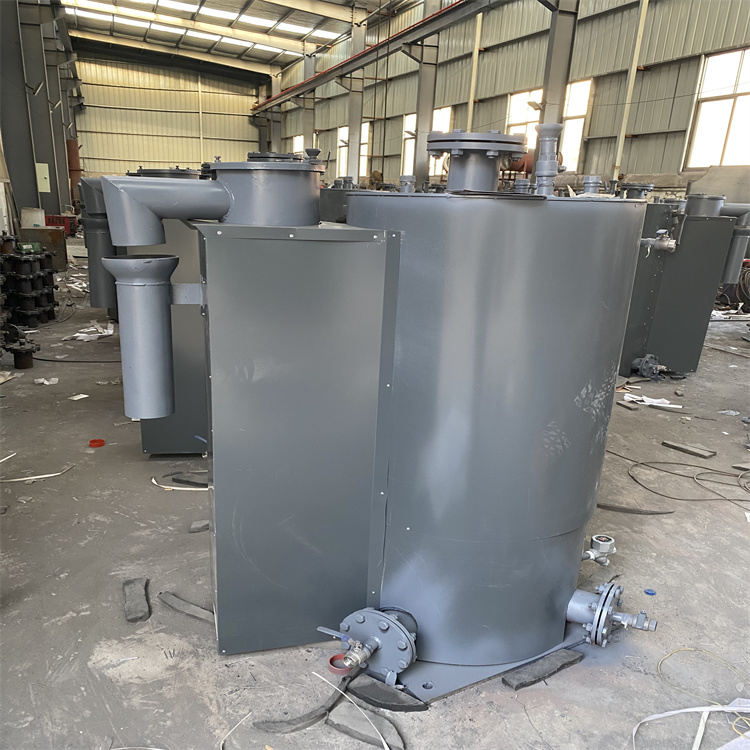

煤氣脫水器CXLP-4500-80Y

煤氣脫水器CXLP-4500-80Y

實用新型涉及一種煤氣管道的防泄漏裝置水封煤氣排水器也叫煤氣脫水器，尤其涉及一種防泄 漏煤氣排水器。目前巿場上的防泄漏煤氣排水器，其防泄漏裝置的浮簡和指示桿 均設置在裝置簡體的中軸線上，利用煤氣壓力和水波動使浮簡上下運 動，當排水器水封被擊穿時，浮筒利用引力下沉，使閥門自動關閉， 從而封住煤氣，防止煤氣大量外泄。但是一旦該種排水器脫水后，浮 簡下沉，閩門并不能關閉完全，產生煤氣泄漏，并且指示桿也容易不 往上升達到指示的目的，造成安全隱患。 發明內容本實用新型的發明目的是提供一種防泄漏煤氣排水器，可有效防 止煤氣泄漏。本實用新型采用的技術方案是防泄漏煤氣排水器，包括煤氣排水器、防泄漏裝置，所述防泄漏 裝置包括簡體、指示桿、擋板和設于擋板以下簡體內的浮簡，所述擋 板設有出水口，指示桿穿過出水口并延伸到簡體外部，擋板上部的簡 體一側與排水管道相連，簡體底部與煤氣排水器連通，所述浮簡與指示桿分別置于簡體中軸線的兩側，并分別與連桿的一端固定連接，連桿中部與固定在簡體內壁的銷釘活動連接；所述連桿靠指示桿一側固定有至少與擋板出水口面積相等的閥門。所述排水管道頂部設有通氣孔，所述排水管道頂部與排水管道下 部直接相連。本實用新型的所述浮簡與指示桿分別置于簡體中軸線的兩側，并 分別與連桿的一端固定連接，連桿中部與固定在簡體內壁的銷釘活動連接；所述連桿靠指示桿一側固定有至少與擋板出水口面積相等的閥 門，這樣可以使浮簡與指示桿之間產生一個杠桿作用，銷釘作為杠桿 支點，由于閥門設在連桿靠指示桿一側且至少與擋板出水口面積相 等，可以在浮筒下沉后有效的密封擋板的出水口，從而達到防止煤氣 泄漏的目的。所述排水管道頂部設有通氣孔，所述排水管道頂部與排 水管道下部直接相連，通氣孔的設置可以防止防泄漏裝置產生虹吸現 象而導致冷凝水大量流失，將排水管道頂部與排水管道下部直接相 連，則使管道連接更緊密。本實用新型在排水器出現脫水時也能有效使閥門與擋板的出水 口密封，防止煤氣泄漏現象的發生，是一種穩定性更高、更安全的防 泄漏煤氣排水裝置。，防止煤氣泄漏現象的發生，是一種穩定性更高、更安全的防泄漏 煤氣排水裝置。防泄漏煤氣排水器，包括煤氣排水器、防泄漏裝置，所述防泄漏裝置包括筒體、指示桿、擋板和設于擋板以下筒體內的浮筒，所述擋板設有出水口，指示桿穿過出水口并延伸到筒體外部，擋板上部的筒體一側與排水管道相連，筒體底部與煤氣排水器連通，其特征是所述浮筒與指示桿分別置于筒體中軸線的兩側，并分別與連桿的一端固定連接，連桿中部與固定在筒體內壁的銷釘活動連接；所述連桿靠指示桿一側固定有至少與擋板出水口面積相等的閥門。根據權利要求所述的防泄漏煤氣排水器，其特征是所述排水管 道頂部設有通氣孔，所述排水管道頂部與排水管道下部直接相連。本實用新型涉及一種防泄漏煤氣排水器。它包括煤氣排水器、防泄漏裝置，所述防泄漏裝置包括筒體、指示桿、擋板和設于擋板以下筒體內的浮筒，所述擋板設有出水口，指示桿穿過出水口并延伸到筒體外部，擋板上部的筒體一側與排水管道相連，筒體底部與煤氣排水器連通，所述浮筒與指示桿分別置于筒體中軸線的兩側，并分別與連桿的一端鉸接，連桿中部與固定在筒體內壁的銷釘活動連接，所述連桿靠指示桿一側固定有至少與擋板出水口面積相等的閥門。本實用新型在排水器出現脫水時也能有效使閥門與擋板的出水口密封，防止煤氣泄漏現象的發生，是一種穩定性更高、更安全的防泄漏煤氣排水裝置。
