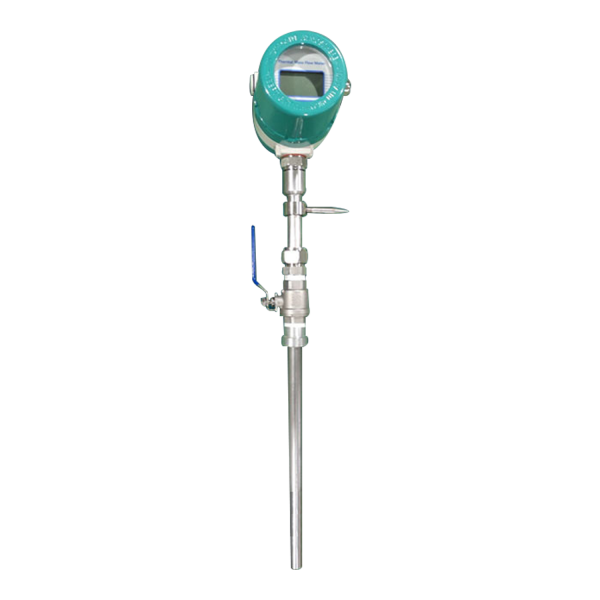

希科氣體質量流量計 插入熱式氣體質量流量計 氫氣流量計

概述

熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。

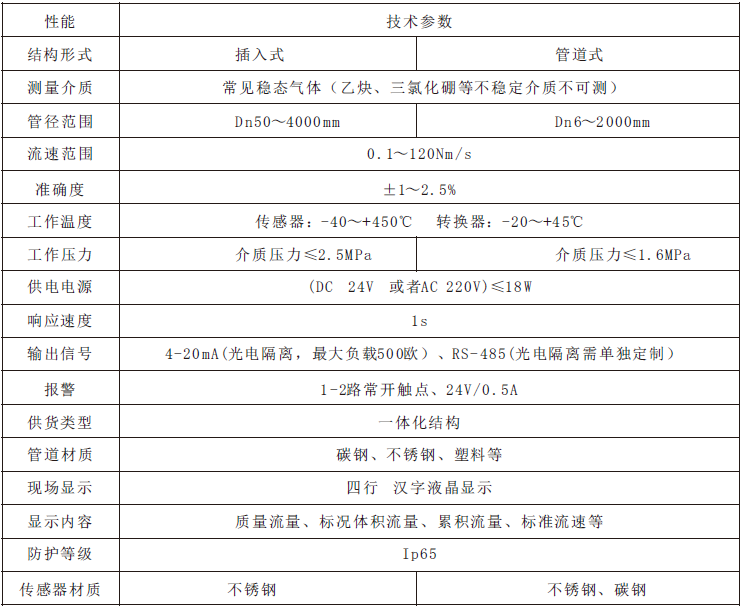

技術參數

熱式氣體質量流量計具有如下技術優勢：

·真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或者標

準體積流量。

·寬量程比，可測量流速高至120Nm/s低至0.1Nm/s的氣體，可以用于氣體檢漏。

·抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。

·安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（需要特殊定制）

·數字化設計。整體數字化電路測量，測量準確、維修方便。

·采用RS-485通訊，可以實現工廠自動化、集成化。

·氧氣、氮氣、氫氣、氯氣及多組分氣體測量。

·高爐煤氣、焦爐煤氣測量。

·天然氣，液化氣，火炬氣，等氣體流量測量。

·電廠高爐的一次風、二次風流量測量。

·礦井下通風或排風系統流量測量。

·煙道氣測量。

·壓縮空氣測量。

現場儀表安裝

如果儀表安裝在室外，應加儀表遮陽罩，避免日曬、雨淋。

禁止安裝在強烈震動的場合。

禁止暴露在含有大量腐蝕性氣體的環境。

不要和變頻器、電焊機等污染電源的設備共用電源，必要時，為轉換器加裝凈化電源。

(1)安裝位置及對管道的要求

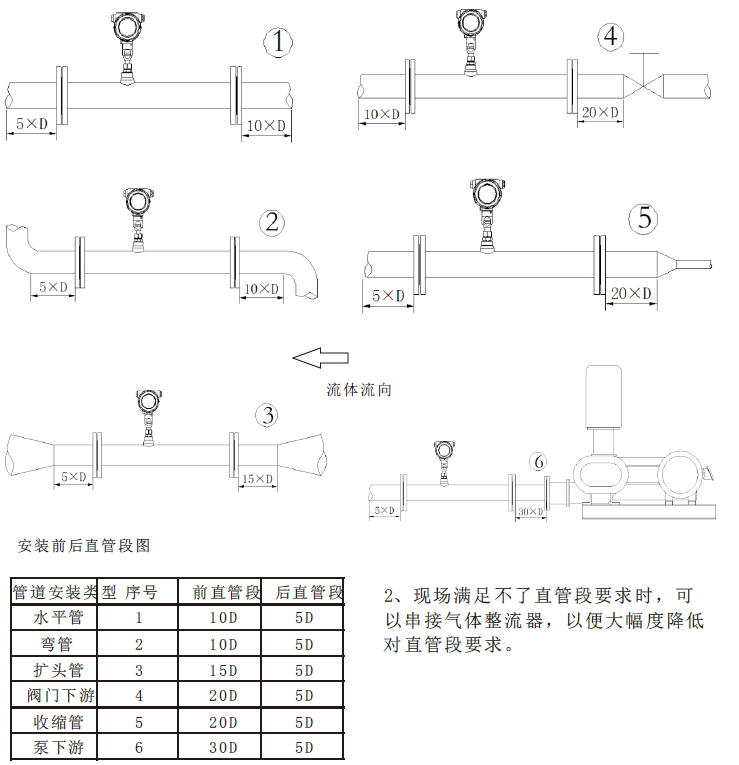

1、安裝儀表時應遠離彎頭，障礙物，變徑，閥門，以保證有一個穩定的流場，一邊要求有一個較長的上限直管道，前直管道長大于10D,后直管段長大于5D.下圖為現場經常遇到的幾種情況所要求的直管段長度：

（2）熱式氣體質量流量計底座

對焊接有特殊要求的環境應按照相關要求進行操作。

底座根據安裝方式不同，分為標準型和精簡型，安裝時應使底座位于管道截面方向的最頂端，并使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。（如下圖）
