轉鼓真空過濾機的結構

       轉鼓真空過濾機是連續式過濾機的一種。結構與轉筒真空過濾機相似，操作原理也相同，以負壓作過濾推動力，過濾面在圓柱形轉鼓表面的連續過濾機。轉鼓真空過濾機最初用于制堿和采礦工業，后來應用擴展到化工、煤炭和污泥脫水等部門。

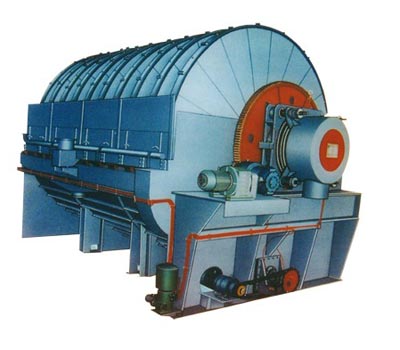

      轉鼓真空過濾機有一水平轉鼓，鼓壁開孔，鼓面上鋪以支承板和濾布，構成過濾面。過濾面下的空間分成若干隔開的扇形濾室。各濾室有導管與分配閥相通。轉鼓每旋轉一周，各濾室通過分配閥輪流接通真空系統和壓縮空氣系統，順序完成過濾、洗渣、吸干、卸渣和過濾介質再生等操作。在轉鼓的整個過濾面上，過濾區約占圓周的1/3,洗渣和吸干區占1/2,卸渣區占1/6,各區之間有過渡段。過濾時轉鼓下部沉浸在懸浮液中緩慢旋轉。沉沒在懸浮液內的濾室與真空系統連通，濾液被吸出過濾機，固體顆粒則被吸附在過濾面上形成濾渣。濾室隨轉鼓旋轉離開懸浮液后，繼續吸去濾渣中飽含的液體。當需要除去濾渣中殘留的濾液時，可在濾室旋轉到轉鼓上部時噴灑洗滌水。這時濾室與另一真空系統接通，洗滌水透過濾渣層置換顆粒之間殘存的濾液。濾液被吸入濾室，并單獨排出，然后卸除已經吸干的濾渣。這時濾室與壓縮空氣系統連通，反吹濾布松動濾渣，再由刮刀刮下濾渣。壓縮空氣繼續反吹濾布，可疏通孔隙，使之再生。
      在使用轉鼓真空過濾機之前一定要詳細了解轉鼓真空過濾機的結構。
